Снятие насоса охлаждающей жидкости (3S-FE, 4S-FE)
1. Слейте охлаждающую жидкость.
2. Снимите ремень привода ГРМ (подраздел "Снятие ремня привода ГРМ").
Примечание: не снимайте зубчатые шкивы распределительных валов, масляного насоса и коленчатого вала.

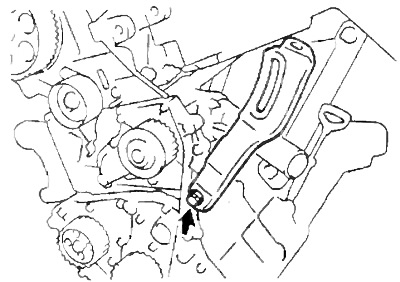

3. Отверните болт и снимите регулировочный кронштейн генератора.
3S-FE, 4S-FE
4. Снимите насос охлаждающей жидкости и крышку в сборе.

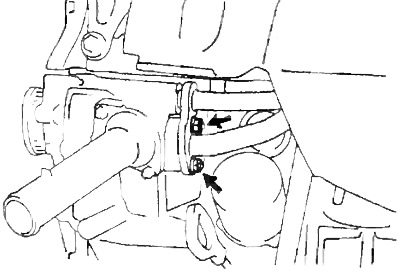

а) Отверните две гайки перепускной трубки охлаждающей жидкости.

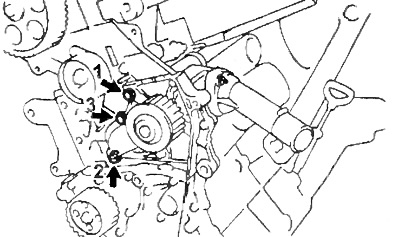

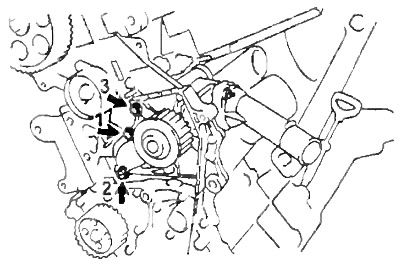

б) Отверните три болта, в указанной на рисунке последовательности.

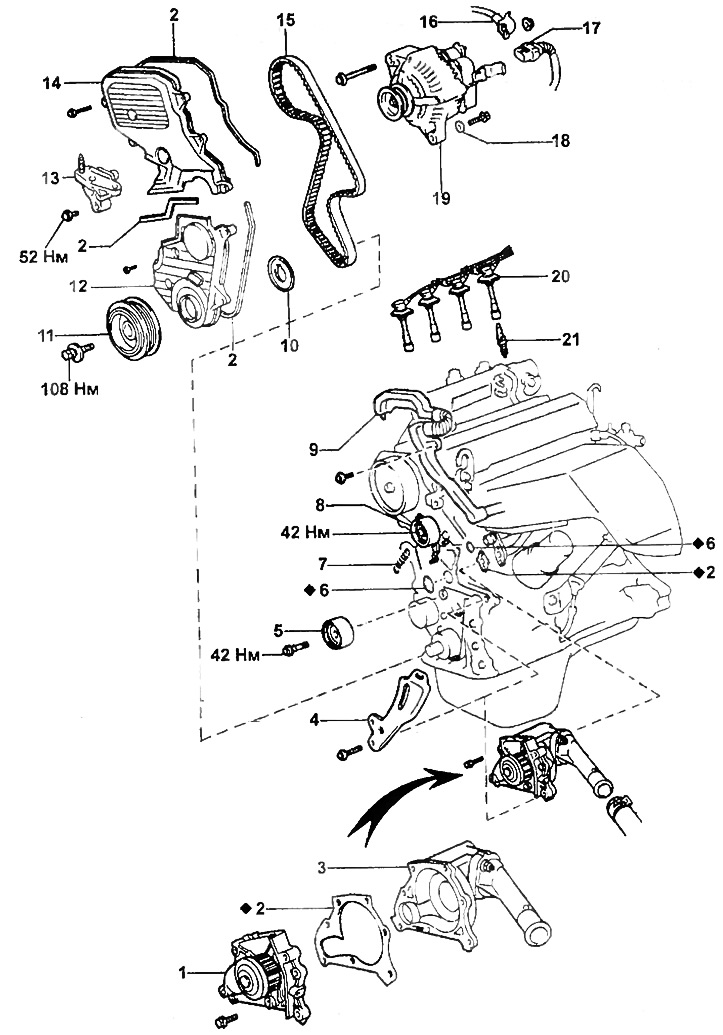

Снятие и установка насоса охлаждающей жидкости (3S-FE, 4S-FE)
1 - насос охлаждающей жидкости,
2 - прокладка,
3 - крышка насоса охлаждающей жидкости,
4 - регулировочный кронштейн генератора,
5 - промежуточный шкив,
6 - кольцевое уплотнение,
7 - пружина ролика-натяжителя,
8 - натяжной ролик,
9 - защита жгута проводов,
10 - направляющая ремня привода ГРМ,
11 - шкив коленчатого вала,
12 - крышка №1 ремня привода ГРМ,
13 - правая опора крепления двигателя,
14 - крышка №2 ремня привода ГРМ,
15 - ремень привода ГРМ,
16 - провод генератора,
17 - разъем генератора,
18 - пластинчатая шайба (модели с кондиционером),
19 - генератор,
20 - высоковольтные провода,
21 - свеча зажигания.
в) Отсоедините крышку насоса охлаждающей жидкости от перепускной трубки, и снимите насос охлаждающей жидкости и крышку в сборе.
г) Снимите прокладку и два кольцевых уплотнения с насоса охлаждающей жидкости и перепускной трубки.

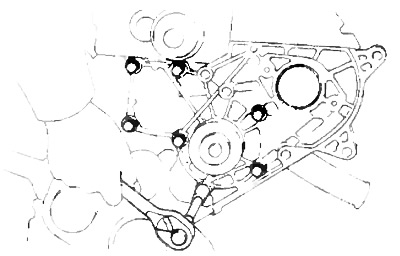

5 Отверните три болта, снимите насос охлаждающей жидкости и прокладку.
(3C-T)
1. Слейте охлаждающую жидкость.
2. Снимите ремень привода ГРМ.
3. Снимите зубчатый шкив привода ТНВД и ТНВД.
4. Выверните болты и снимите насос охлаждающей жидкости.
Проверка насоса охлаждающей жидкости
1. Убедитесь визуально в отсутствии утечек охлаждающей жидкости через соединения и воздушное отверстие.

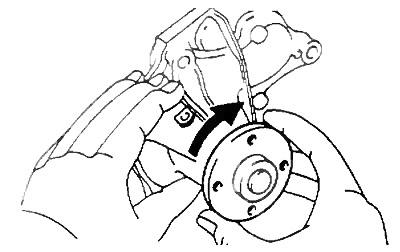

2. Проверните шкив и убедитесь в легком и бесшумном вращении вала насоса. При наличии неисправностей замените насос в сборе.
Установка насоса охлаждающей жидкости (3S-FE, 4S-FE)

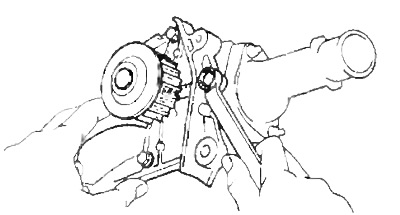

1. Установите насос охлаждающей жидкости на крышку, установив новую прокладку и затянув три болта.
- Момент затяжки — 9 Нм
2. Установите насос охлаждающей жидкости и крышку в сборе.

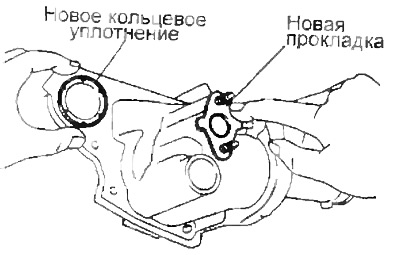

а) Установите новое кольцевое уплотнение и прокладку на насос охлаждающей жидкости.

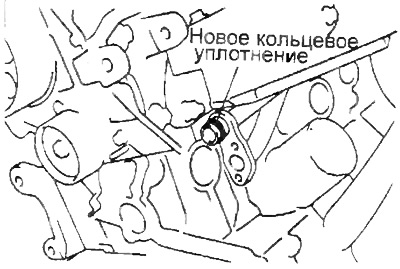

б) Установите новое кольцевое уплотнение на перепускную трубку охлаждающей жидкости.

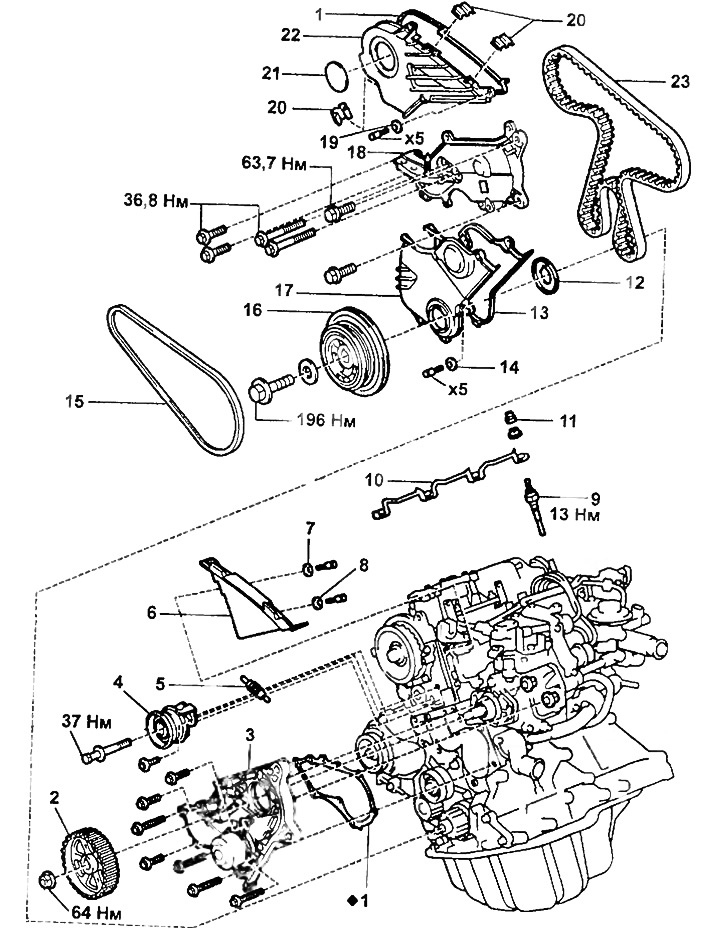

Снятие и установка насоса охлаждающей жидкости (ЗС-Т).
1 - прокладка,
2 - зубчатый шкив привода ТНВД,
3 - насос охлаждающей жидкости,
4 - натяжной ролик,
5 - натяжная пружина,
6 - крышка N23 ремня ГРМ,
7 и 8 - шайбы,
9 - свеча накаливания,
10 - шина свечей накаливания,
11 - изолятор шайба,
12 - направляющая ремня ГРМ,
13 - прокладка,
14 - шайба,
15 - ремень привода генератора,
16 - шкив коленчатого вала,
17 - крышка №2 ремня ГРМ,
18 - кронштейн опоры двигателя,
19 - шайба,
20 - зажим,
21 - технологическая крышка,
22 - крышка ремня ГРМ,
23 - ремень привода ГРМ.
в) Нанесите мыльный раствор на кольцевое уплотнение перепускной трубки охлаждающей жидкости.

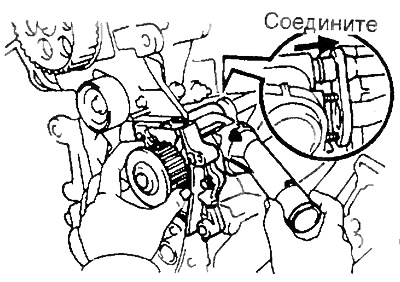

г) Подсоедините перепускную трубку к насосу охлаждающей жидкости.
д) Установите насос охлаждающей жидкости и затяните три болта, в показанной на рисунке последовательности.
- Момент затяжки — 9 Нм
е) Затяните две гайки перепускной трубки охлаждающей жидкости.
- Момент затяжки — 9 Нм
3. Установите регулировочный кронштейн генератора, затянув болт.
- Момент затяжки — 27 Нм
4. Установите ремень привода ГРМ (см. подраздел "Установка ремня привода ГРМ").
(ЗС-Т)

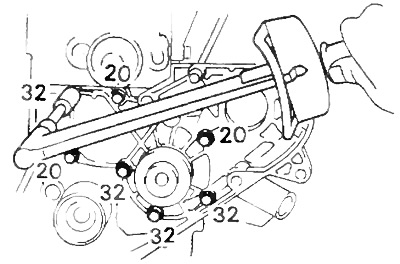

5. Установите новую прокладку и насос охлаждающей жидкости. Затяните болты крепления.
- Момент затяжки — 18 Нм
Примечание: длины болтов (в мм) указаны на рисунке.
6. Установите зубчатый шкив привода ТНВД и ТНВД.
7. Установите ремень привода ГРМ.
(Все двигатели)
8. Заполните систему охлаждающей жидкостью (см раздел "Технической обслуживание и общие процедуры проверки и регулировки").
9. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
