Съдържание: Ключ за запалване ↓ Цилиндър за запалване ↓
Внимание: Винаги заключвайте пасивната система за обезопасяване, когато работите в непосредствена близост до нейните компоненти, за да предотвратите възможността от случайно задействане на въздушните възглавници, което може да доведе до сериозни наранявания (вижте параграф 26).
Забележка: Тези модели са оборудвани с вградено реле за активиране на системата за заключване на вратите и системата против кражба (вижте Фигура 5.1,б), който се управлява от ключа за запалване.
1. Изключете кабела от отрицателния извод на акумулатора.
2. Завъртете ключа за запалване в положение ACC.
3. Свалете волана (вижте глава 10).
4. Свалете декоративните капаци на кормилната колона (вижте глава 11).
5. Свалете комбинирания превключвател на кормилната колона (вижте параграф 7).
Публикация е препечатана от уеб портал: TOYOTAMAN.ru
Ключ за запалване
Премахване
6. Разкачете конекторите на кабелния сноп от ключа за запалване.
7. Разхлабете монтажните винтове на ключа за запалване (вижте Фигура 8.7), след това извадете превключвателя от корпуса на цилиндъра на ключа за запалване.

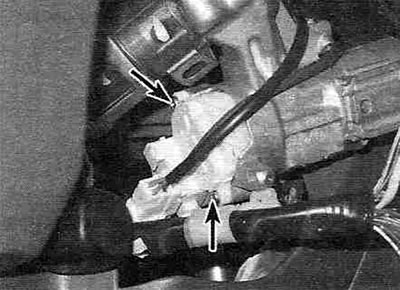

Фигура 8.7. За да изключите ключа за запалване от корпуса на кормилната колона, развийте монтажните винтове (показано със стрелки).
Инсталация
8. Монтажът на ключа за запалване се извършва в обратен ред на демонтирането.
Цилиндър за запалване
Премахване
9. Натиснете фиксатора на цилиндъра с малка отвертка или подходящ прът (вижте фигура 8.9).

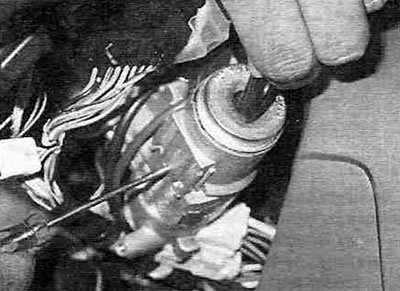

Фигура 8.9. Завъртете ключа за запалване в положение ACC, натиснете ключалката с отвертка и, като я издърпате към себе си, извадете цилиндъра на ключалката на запалването.
10. Издърпайте цилиндъра на ключалката на запалването право към себе си, за да го извадите от корпуса.
Инсталация
11. За да монтирате цилиндъра на ключалката на запалването, натиснете фиксатора и поставете цилиндъра, докато фиксаторът се настани напълно в монтажния отвор в тялото на цилиндъра.
12. Останалата част от процедурата се извършва в обратен ред на премахване.
