Превключватели на предния панел
Внимание: Винаги заключвайте пасивната система за обезопасяване, когато работите в непосредствена близост до нейните компоненти, за да предотвратите случайно задействане на въздушните възглавници, което може да доведе до сериозни наранявания (вижте параграф 26).
Превключвател на аварийните светлини
Модели, произведени преди 2000 г
1. Внимателно натиснете превключвателя далеч от облицовката на централния арматурно табло (вижте Фигура 9.1).

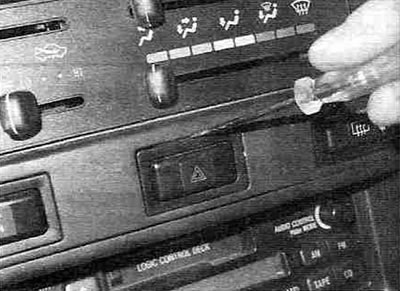

Фигура 9.1. Внимателно повдигнете корпуса на превключвателя, за да го отворите, с плоска отвертка.
2. Изключете конектора на кабелите отзад на превключвателя (вижте Фигура 9.2).

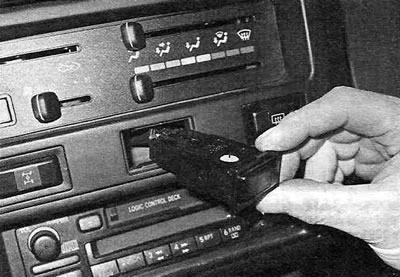

Фигура 9.2. Издърпайте превключвателя на аварийните светлини от панела точно толкова, колкото да може конекторът на кабелния сноп да се разкачи.
Натиснете езичето и извадете превключвателя от корпуса.
3. Монтирайте превключвателя в обратен ред на демонтирането.
Модели, произвеждани от 2001 г
4. Внимателно отстранете рамката на централния панел от предния панел.
5. Отстранете монтажните болтове от блока за управление на нагревателя (вижте Фигура 9.5) и издърпайте сглобката навън достатъчно, за да изключите конектора отзад на превключвателя. Натиснете езичето и извадете превключвателя от рамката.

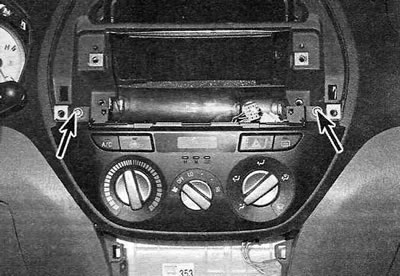

Фигура 9.5. Разхлабете монтажните болтове (показано със стрелки) нагревателен блок.
6. Монтирайте превключвателя в обратен ред на демонтирането.
Превключвател за електрическо управление на огледалата
Модели, произведени преди 2000 г
7. Внимателно натиснете превключвателя далеч от предния панел.
8. Изключете конектора на окабеляването (вижте Фигура 9.8) и свалете превключвателя.

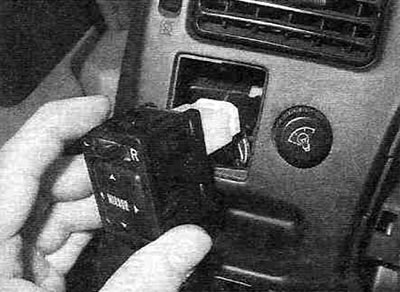

Фигура 9.8. Свалете превключвателя на електрическото огледало.
9. Монтирайте превключвателя в обратен ред на демонтирането.
Модели, произвеждани от 2001 г
10. Увийте отвертката с тиксо, за да не надраскате предния панел, и внимателно отделете панела с превключватели № 1 от него (вижте Фигура 9.10).

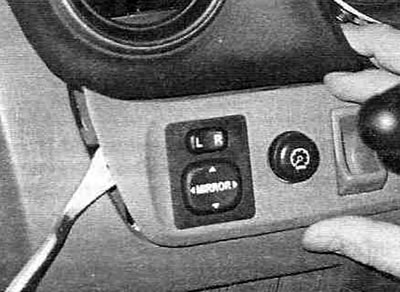

Фигура 9.10. Внимателно натиснете панел с превключватели № 1 далеч от предния панел.
11. Изключете конектора на кабелите и свалете превключвателя.
12. Монтирайте превключвателя в обратен ред на демонтирането.
Превключвател за размразяване на задното стъкло
Модели, произведени преди 2000 г
13. Внимателно натиснете превключвателя далеч от облицовката на централния панел.
14. Изключете конектора на кабелите отзад на превключвателя. Натиснете езичето и извадете превключвателя от корпуса.
15. Монтирайте превключвателя в обратен ред на демонтиране.
Модели, произвеждани от 2001 г
16. Внимателно свалете рамката на арматурното табло от предния панел.
17. Отстранете монтажните болтове от блока за управление на нагревателя (вижте Фигура 9.5) и издърпайте сглобката навън достатъчно, за да изключите конектора отзад на превключвателя. Натиснете езичето и извадете превключвателя от рамката.
18. Монтирайте превключвателя в обратен ред на демонтиране.
Превключвател за подсветка на предния панел
Модели, произведени преди 2000 г
19. Свалете предния панел (вижте глава 11).
20. Изключете конектора на кабелите и свалете превключвателя.
21. Монтирайте превключвателя в обратен ред на демонтирането.
Модели, произвеждани от 2001 г
22. Увийте отвертка с тиксо и внимателно отделете панела с превключватели № 1 от предния панел (вижте Фигура 9.10).
23. Изключете конектора на окабеляването (вижте Фигура 9.23) и свалете превключвателя.

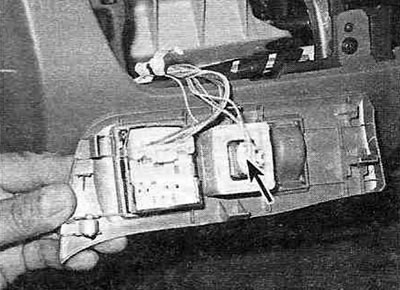

Фигура 9.23. Разкачете конектора на кабелите на превключвателя за осветление на предния панел.
24. Монтирайте превключвателя в обратен ред на демонтиране.
