Выпускны калектар
Папярэджанне. Перад пачаткам працэдуры дайце рухавіку поўнасцю астыць.
Зняцце
1. Выпускны калектар знаходзіцца на задняй частцы галоўкі блока цыліндраў. Пачніце са зняцця турбанагнетальніка, як апісана ў чале 4Б.
2. Адкруціце ніты мацавання да выпускнога калектара і галоўцы блока цыліндраў і зніміце трубу цеплаабменніка сістэмы рэцыркуляцыі якія адпрацавалі газаў, затым зніміце пракладкі (гл. малюнак 6.2,а-у).

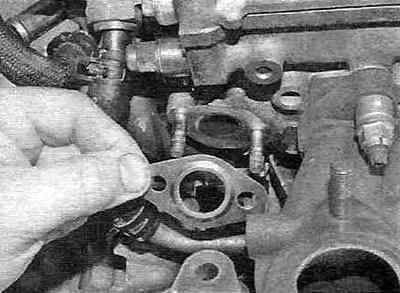

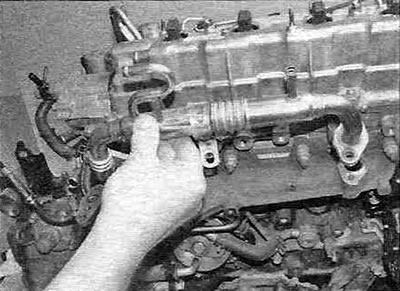

Малюнак 6.2,а. Адкруціце ніты мацавання і зніміце трубку сістэмы рэцыркуляцыі якія адпрацавалі газаў...

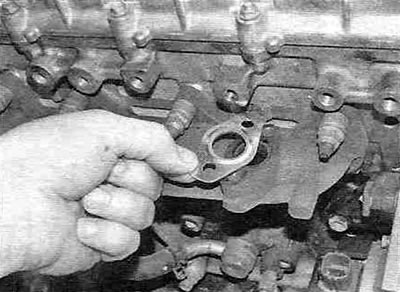

Малюнак 6.2,б....і зніміце пракладкі з выпускнога калектара...

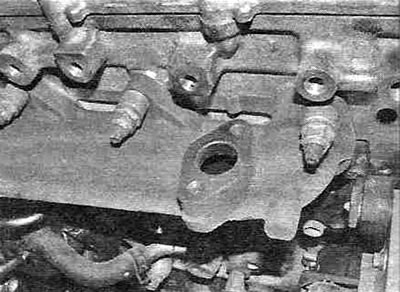

Малюнак 6.2,ст....і галоўкі блока цыліндраў.
3. Вышмаруйце пранікальнай змазкай гайкі мацавання выпускнога калектара, затым адкруціце іх і аддзеліце выпускны калектар ад галоўкі блока. Зніміце пракладкі і ўтулкі (гл. малюнак 6.3,а,б).

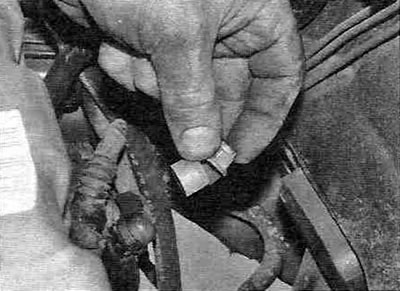

Малюнак 6.3,а. Адкруціце гайкі мацавання і зніміце ўтулкі...

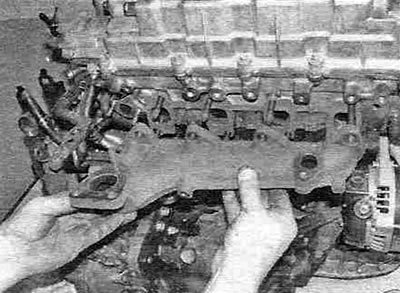

Малюнак 6.3,б....затым зніміце выпускны калектар.
Ўстаноўка
4. Выкарыстоўваючы скрабок, выдаліце рэшткі старой пракладкі і нагар са стыкоўных паверхняў выпускнога калектара і галоўкі блока цыліндраў. Калі на пракладцы бачныя сляды працёкаў, праверце скрыўленне стыкоўнага фланца з дапамогай сталёвай лінейкі і набору плоскіх мацаў. Пры значным скрыўленні (гл. Спецыфікацыі) выпускны калектар падлягае замене.
5. Абкладзеце новую пракладку, сумясціўшы яе з накіроўвалымі штыфтамі на галоўцы блока цыліндраў, затым усталюеце выпускны калектар, папярэдне замяніўшы пракладкі і ўшчыльняльныя кольцы і загарніце гайкі мацавання. Паступова зацягніце гайкі мацавання да загаданага моманту (гл. малюнак 6.5,а-у).

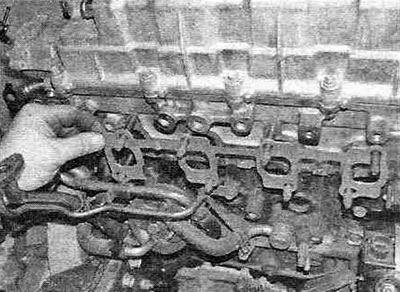

Малюнак 6.5,а. Апраніце новую пракладку на шпількі галоўкі блока цыліндраў...

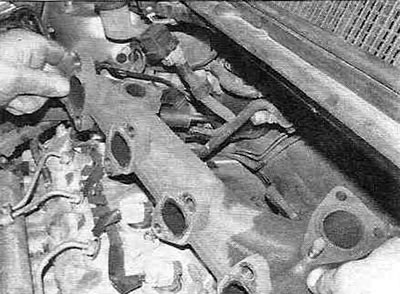

Малюнак 6.5,6. ...затым усталюеце выпускны калектар...
Малюнак 6.5, ст....пераканаўшыся ў тым, што пад гайкі ўсталяваныя ўтулкі.
6. Усталюйце трубку ахаладжальніка сістэмы рэцыркуляцыі адпрацаваных газаў з новай пракладкай і зацягніце балты/гайкі мацавання.
7. Усталюйце турбанагнятальнік, як апісана ў чале 4Б.
8. Завядзіце рухавік і пераканайцеся ў адсутнасці працёкаў выхлапных газаў.
