Tijelo/modul leptira za gas
Provjera
1. Kućište leptira za gas nalazi se na usisnoj grani zraka s lijeve strane usisne grane. Otpor unutarnjih namota može se provjeriti bez skidanja jedinice s motora. Prvo, odspojite konektor ožičenja.
2. Ohmmetrom izmjerite otpor između priključaka 1 ili 3 i 2 te između priključaka 4 ili 6 i 5 i usporedite rezultate mjerenja s podacima Tehnički podaci. Ako otpor ne odgovara, zamijenite kućište leptira za gas.
Uklanjanje
3. Otpustite stezaljku i odvojite crijevo za usis zraka od kućišta leptira za gas.
4. Odspojite konektor ožičenja i vakuumsko crijevo (vidi sliku 12.4).

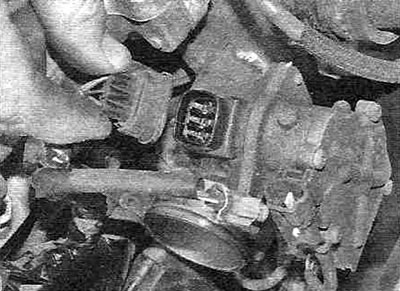

Slika 12.4. Odspajanje konektora ožičenja.
5. Otpustite pričvrsne vijke i uklonite kućište leptira za gas zajedno sa sklopom usisne grane zraka iz usisne grane. Uklonite brtvu (vidi sliku 12.5, a, b).

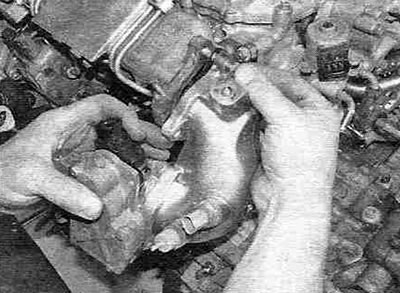

Slika 12.5,a. Otpustite pričvrsne vijke i odvojite kućište leptira za gas zajedno s cijevi za usis zraka od usisne grane...

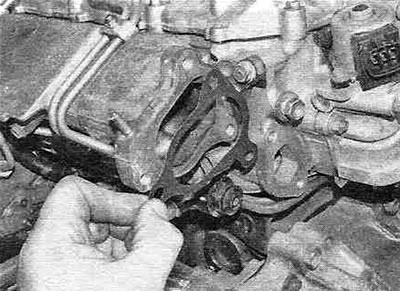

Slika 12.5, b....zatim uklonite brtvu.
6. Otpustite matice za montažu i odvojite kućište leptira za gas od usisne grane zraka. Uklonite staru brtvu.
Montaža
7. Kućište leptira za gas ugrađuje se obrnutim redoslijedom od uklanjanja. Ne zaboravite staviti nove brtve; zategnite matice za montažu navedenim momentom.
