Senzor položaja leptira za gas (TPS)
Uklanjanje
1. Senzor položaja leptira za gas (TPS) je montiran na kućištu leptira za gas i spojen je na osovinu leptira za gas. Praćenjem izlaznog naponskog signala iz TPS-a (što odgovara kutu otvaranja leptira za gas prema vozačevim naredbama), eCM može odrediti količinu goriva potrebnu za formiranje radne smjese. Oštećeni ili labavi TPS može uzrokovati nepravilnu isporuku goriva u injektoru i nestabilnost u praznom hodu jer ECM reagira na svaku promjenu položaja leptira za gas. Kvar TPS-a i njegovih krugova uzrokovat će pohranjivanje odgovarajućeg koda greške u memoriju ECM-a (vidi stavak 2).
2. Provjerite je li ključ za paljenje u položaju ISKLJUČENO.
3. Odspojite konektor ožičenja s TPS-a.
4. Otpustite vijke koji pričvršćuju TPS na kućište leptira za gas i uklonite TPS (vidi sliku 4.4,a,b).

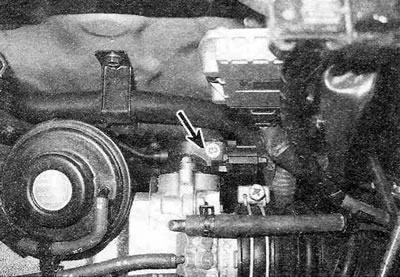

Slika 4.4,a. Položaj senzora položaja leptira za gas (TPS) u modelima prije 2000. godine.

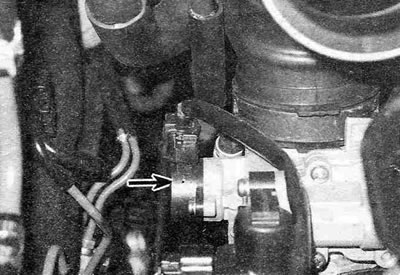

Slika 4.4,b. Položaj senzora položaja leptira za gas (TPS) u modelima proizvedenim od 2001. godine.
Montaža
5. Ugradnja TPS-a vrši se obrnutim redoslijedom od uklanjanja.
