Upravljački modul motora (ECM)
Oprez: Uvijek zaključajte SRS prije rada u blizini njegovih komponenti kako biste spriječili slučajno aktiviranje zračnih jastuka, što bi moglo uzrokovati ozbiljne ozljede (vidi poglavlje 12).
Upozorenje. Kako biste izbjegli oštećenje ECM-a elektrostatskim pražnjenjem, rukujte njime samo za kućište. Ne dodirujte električne priključke modula tijekom njegovog uklanjanja i ugradnje. Ako je moguće, prije početka rada uzemljite se nošenjem trake za uzemljenje spojene na karoseriju vozila antistatičkom žicom.
Uklanjanje
1. Na modelima s volanom na lijevoj strani proizvedenim prije 2000. godine, upravljački modul motora (ECM) ugrađen je ispod instrumentne ploče lijevo od središnje konzole (vidi sliku 3.1,a).

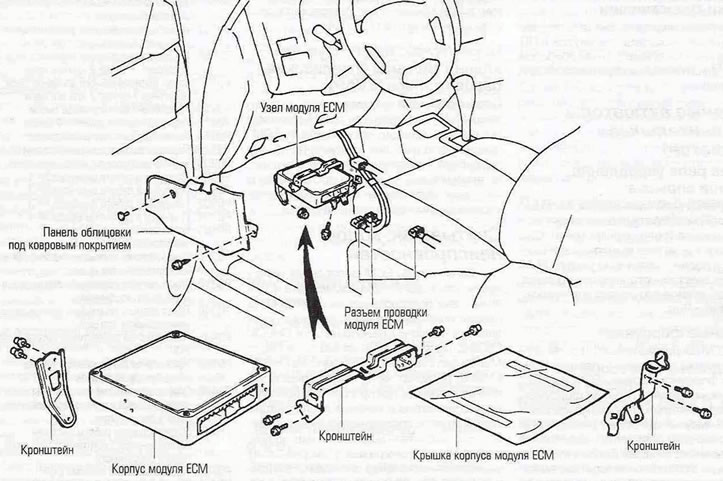

Slika 3.1,a. Tipični dijelovi za montažu ECM-a - modeli s volanom na lijevoj strani proizvedeni prije 2000. godine.
Na modelima s volanom na lijevoj strani proizvedenim od 2001. godine, ECM modul se nalazi desno od pretinca za rukavice iza bočne obloge (vidi sliku 3.1,b).

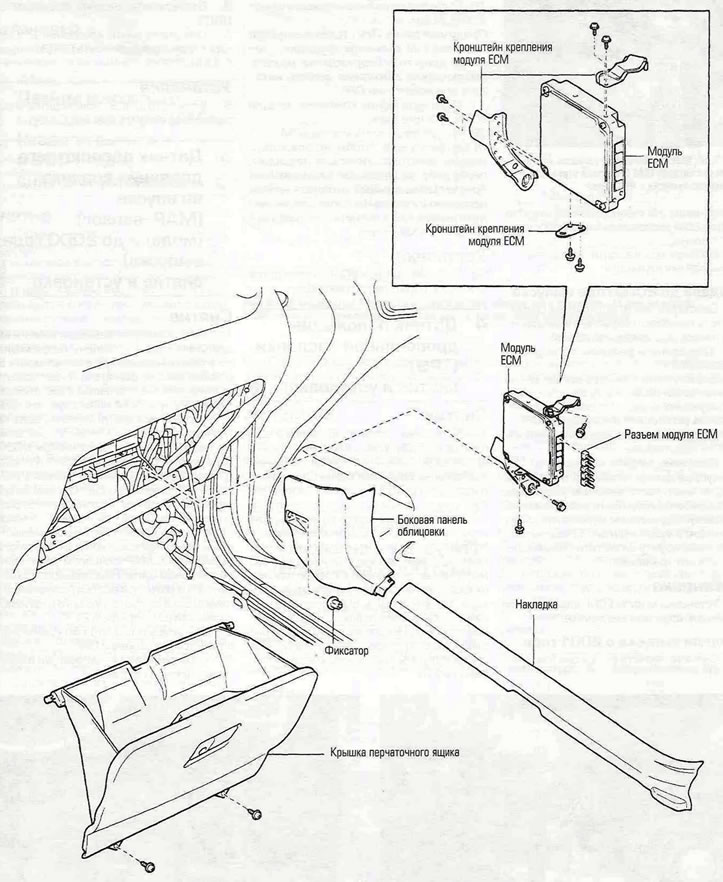

Slika 3.1,b. Tipični elementi pričvršćenja elektroničkog upravljačkog modula motora ECM — modeli s upravljačem na lijevoj strani proizvedeni od 2001. godine.
Napomena: Na modelima s volanom na desnoj strani, ECM se nalazi na suprotnoj strani.
2. Odspojite kabel s negativnog pola akumulatora.
Modeli proizvedeni prije 2000
3. Radeći na lijevoj strani kabine, uklonite dio tepiha i ukrasnu ploču ispod armaturne ploče.
4. Odspojite konektore ožičenja s ECM-a.
Upozorenje. Prilikom odspajanja ili spajanja konektora ožičenja, kako biste izbjegli oštećenje modula, postavite prekidač za paljenje u položaj ISKLJUČENO.
5. Odvrnite vijke koji pričvršćuju ECM modul na nosače.
6. Pažljivo uklonite ECM modul.
Upozorenje. Kako biste spriječili oštećenje modula elektrostatskim pražnjenjem, prije rukovanja nosite narukvicu za uzemljenje (spojen s tijelom antistatičkom žicom) i nakon uklanjanja modula, upotrijebite antistatičku podlogu za njegovo pohranjivanje.
Montaža
7. Ugradnja ECM modula provodi se obrnutim redoslijedom od uklanjanja.
Modeli proizvedeni od 2001
8. Uklonite pretinac za rukavice (vidi poglavlje 11).
9. Skinite desnu ploču ispod vjetrobranskog stakla i njezinu bočnu oblogu (vidi poglavlje 11).

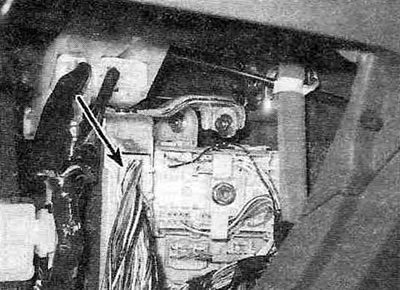

Slika 3.10. Položaj konektora ožičenja ECM-a (prikazano strelicom) u modelima proizvedenim od 2001.
10. Odspojite konektore ožičenja s ECM modula (vidi sliku 3.1,b).
Upozorenje. Prilikom odspajanja ili spajanja konektora ožičenja, kako bi se spriječilo oštećenje modula, prekidač za paljenje mora biti u položaju ISKLJUČENO.
11. Odvrnite vijke koji pričvršćuju ECM modul na nosače.
12. Pažljivo uklonite ECM modul.
Upozorenje. Kako biste spriječili oštećenje modula elektrostatskim pražnjenjem, prije rukovanja nosite narukvicu za uzemljenje (spojen s tijelom antistatičkom žicom) i nakon uklanjanja modula, upotrijebite antistatičku podlogu za njegovo pohranjivanje.
Montaža
13. Ugradnja ECM modula provodi se obrnutim redoslijedom od uklanjanja.
