Senzor protoka zraka (MAF) (modeli proizvedeni od 2001)
Uklanjanje
1. Senzor protoka zraka ugrađen je na usisni kanal zraka. Plastično kućište senzora sadrži platinastu grijaću nit, termistor i upravljački krug. Kao osjetilni element senzora koristi se platinasta žica koja mjeri molekularnu masu (težinu) zraka koji ulazi u usisni trakt. Što je veći kut otvaranja leptira za gas, to je veći volumen zraka koji prolazi u usisni trakt, dodatno hladeći grijaću nit. Upravljački krug senzora dizajniran je za održavanje konstantne zadane temperature grijaće niti reguliranjem količine struje koja prolazi kroz nju. Dakle, kako se nit hladi, ECM povećava struju kroz nit kako bi održao konstantnu temperaturu. Izlazni napon se mijenja u skladu s promjenom struje koja prolazi kroz grijaću nit. Ovaj signal mjeri ECM modul, koji ga pretvara u digitalni format i izračunava širinu impulsa (trajanje otvaranja) injektore i, u skladu s tim, prebacuje namote injektora. Kvar senzora protoka zraka i krugova uzrokovati spremanje u memoriju ESM odgovarajuću dtc (vidi stavak 2).
2. Provjerite je li ključ za paljenje u položaju ISKLJUČENO.
3. Odspojite konektor ožičenja od senzora protoka zraka (vidi sliku 6.3).

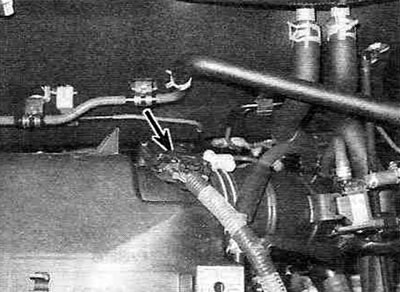

Slika 6.3. Položaj senzora protoka zraka (MAF) (prikazano strelicom).
4. Uklonite sklop zračnog filtra (pogledajte poglavlje 4A).
5. Odvrnite dva vijka za pričvršćivanje senzora i uklonite senzor i brtveni prsten (vidi sliku 6.5).

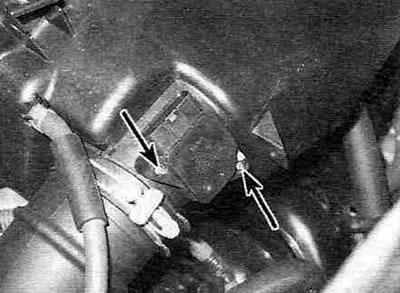

Slika 6.5. Vijci za montažu senzora protoka zraka (prikazano strelicama).
Montaža
6. Ugradnja senzora protoka zraka provodi se obrnutim redoslijedom od uklanjanja. Obavezno zamijenite brtveni prsten između senzora i kanala za usis zraka.
