Jegyzet:
- - Teljesen tisztítsa meg az összes beszerelendő alkatrészt.
- - Forgó és/vagy csúszó alkatrészek beszerelése előtt kenje meg azok munkafelületét friss motorolajjal.
- - Cserélje ki az összes tömítést, tömítést és szelepszár tömítést újakra.

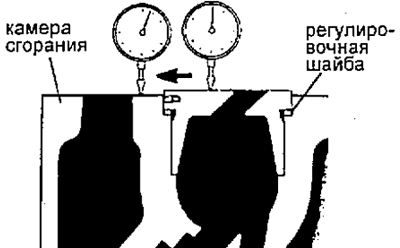

1. (2C) Szerelje be az égéstér-betéteket.
- Teljesítmény - "-" 0,03 - "+" 0,02 mm
2. Szerelje be a szelepeket.

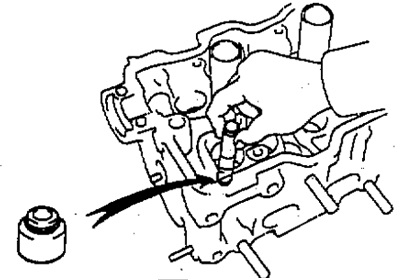

a) Megfelelő szerszámmal szereljen be új szelepszár tömítéseket.

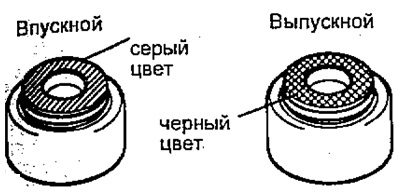

Megjegyzés: A szívószelepszár-tömítések szürkére vagy barnára, a kipufogószelepszár-tömítések feketére festettek.

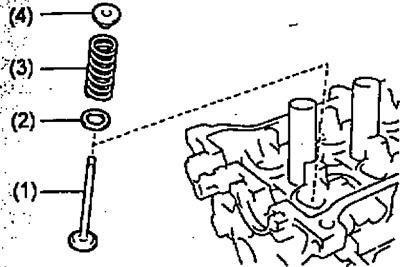

b) Szerelje be a következő részeket:
- (1) szelep;
- (2) rugós ülés;
- (3) szeleprugó;
- (4) rugós lemez.

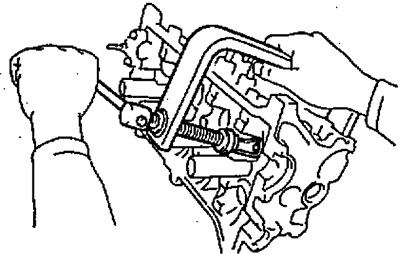

Egy megfelelő szerszámmal nyomja össze a szeleprugót, és szereljen fel két sasszelet a szelepszár köré.

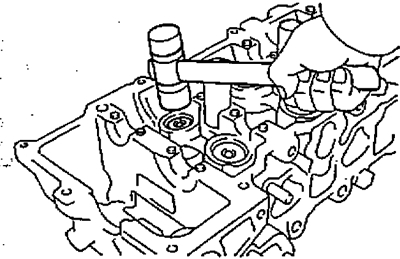

d) Egy műanyag fejű kalapáccsal enyhén ütögesse meg a szelepszár végét, hogy megbizonyosodjon arról, hogy a szelep biztonságosan rögzítve van.

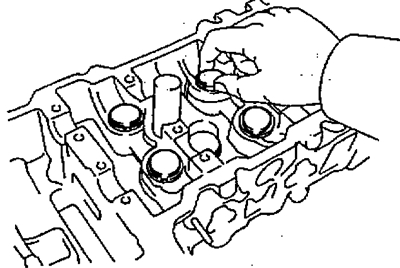

8. Szerelje be a szelepemelőket és az állító alátéteket; győződjön meg arról, hogy a tolókarok kézzel szabadon forognak.
