2. (2C, 3S-FE) Távolítsa el az olajfúvókákat.

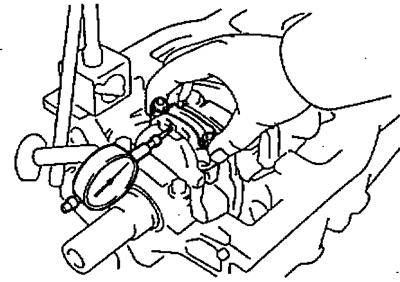

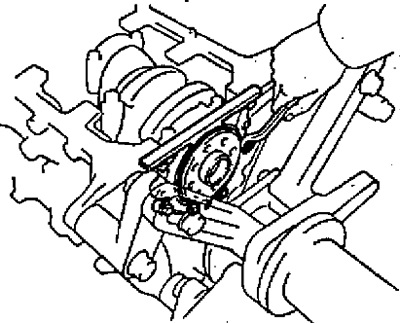

3. Ellenőrizze a hajtórúd csapágyának axiális hézagát egy mérőóra segítségével, mozgassa a hajtórudat előre-hátra a főtengelycsap mentén.
Szabványos axiális hézag:
- a sorozatú motorok - 0,150-0,250 mm
- c sorozatú motorok - 0,080-0,300 mm
- s sorozatú motorok - 0,160-0,312 mm
Maximális axiális hézag:
- a sorozatú motorok - 0,30 mm
- c sorozatú motorok - 0,40 mm
- s sorozatú motorok - 0,35 mm
Ha az axiális hézag nagyobb, mint a maximálisan megengedett, cserélje ki a hajtórúd-szerelvényt. Cserélje ki a főtengelyt, ha szükséges.
4. Távolítsa el a hajtórúd sapkáját és ellenőrizze a hajtórúd csapágyának radiális hézagát.

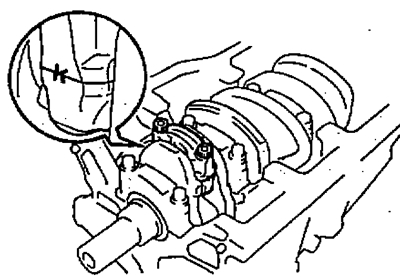

a) Ellenőrizze a hajtórúdon és a hajtórúdsapkán lévő jelölések igazítását a későbbi helyes összeszerelés érdekében.
Ha nincsenek nyomok, lyukasztó segítségével jelölje meg azokat a sapkákon és a hajtórudakon.
b) csavarja ki az alsó hajtórúdfedelet rögzítő két anyát (csavart).
c) Műanyag fejű kalapáccsal finoman ütögesse meg a hajtórúd csavarjait, és lazítsa meg az alsó hajtórúd sapkát.
Megjegyzés: A csapágyház alsó felének a hajtórúd sapkában kell maradnia.

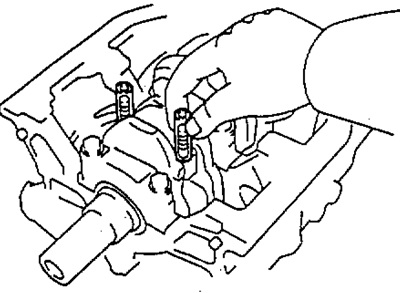

d) Helyezzen tömlődarabokat a csavarok kiálló végeire, nehogy megsérüljön a forgattyúcsap felülete.

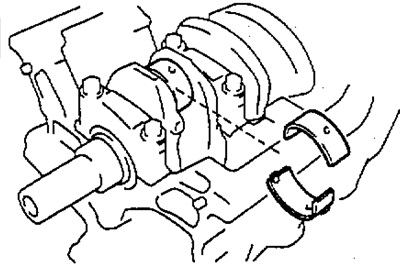

d) Tisztítsa meg a forgattyúscsapot és a csapágyakat.
e) Ellenőrizze a forgattyúscsap és a csapágy felületét lyukak és karcolások szempontjából. Ha bármilyen karc vagy sorja van, cserélje ki a csapágyakat. Ha szükséges, köszörülje újra a csapokat vagy cserélje ki a főtengelyt.
Megjegyzés: Ne keverje össze a felső és az alsó csapágyhéjat.

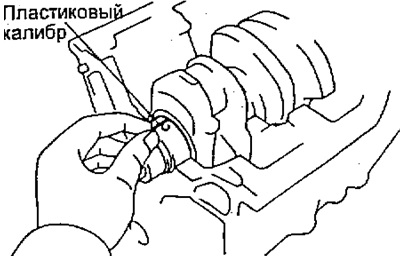

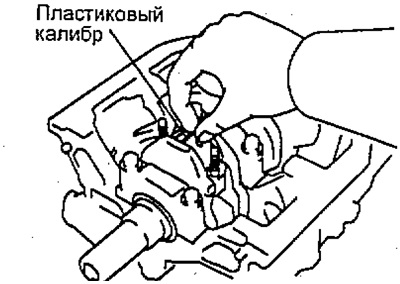

g) Szereljen be egy műanyag mérőeszközt a forgattyúscsapon keresztüli siklócsapágyak hézagainak mérésére.

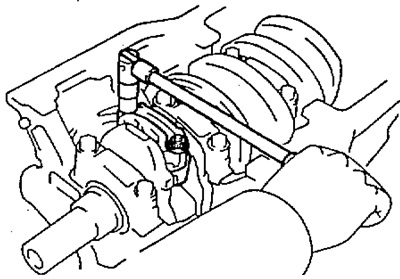

c) Szerelje fel az alsó hajtórúd fedelét, igazítsa az igazítási jeleket.
Meghúzási nyomaték:
3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE:
- 1. fokozat - 25-29 Nm
- 2. lépés - fordítsa el 90°-kal
4S-FE – 54 Nm
2C - 65 Nm
Jegyzet:
- - Ne forgassa a főtengelyt.
- - Kenjen be egy kevés olajat a csavarok menetére és az anyák alá (7A-FE csavarfejekhez) telepítésük előtt.
i) Távolítsa el az alsó hajtórúd fedelét az anyák kicsavarásával (csavarok 7A-FE).

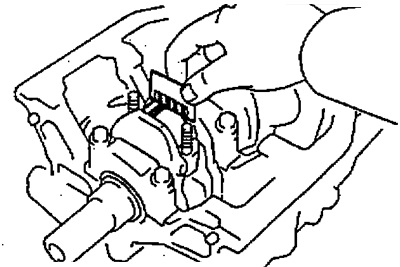

k) Mérje meg a lelapított kalibráló huzal maximális szélességét, ezzel határozza meg a hajtórúd csapágyhézag értékét.
A hajtórúd csapágyhézaga:
2C motor:
- névleges - 0,044-0,072 mm
- javítás (0,25) — 0,043-0,089 mm
- maximum - 0,10 mm
3S-FE, 4S-FE motorok:
névleges - 0,024-0,055 mm
javítás (0,25):
- 3S-FE — 0,025-0,089 mm
- 4S-FE — 0,023-0,069 mm
maximum - 0,08 mm
4A-FE, 5A-FE motorok:
- névleges - 0,020-0,051 mm
- javítás (0,25) — 0,019-0,065 mm
- maximum - 0,08 mm
7A-FE motor:
- névleges - 0,020-0,044 mm
- javítás (0,25) — 0,019-0,058 mm
- maximum - 0,08 mm
Ha a hézag nagyobb a maximálisnál, cserélje ki a csapágyakat. Ha szükséges, köszörülje meg vagy cserélje ki a főtengelyt. A főtengely névleges és javítási méreteit lásd lent a "Főtengely ellenőrzése és javítása" alfejezetben.

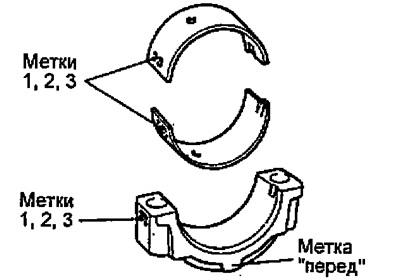

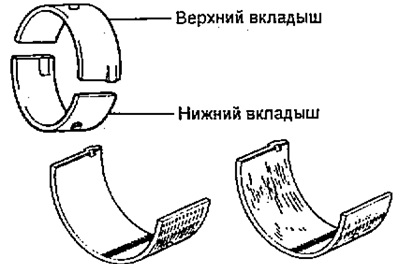

Megjegyzés: A névleges méretű csapágyházak cseréjekor a csapágyburkolaton feltüntetett azonos méretcsoportú héjakat kell használni.
Vannak méretcsoportok bélés, kijelölt "1", "2", "3". Ebben az esetben a hajtórúd fedelén lévő kiemelkedést ("front" jelölés) a motor eleje felé kell irányítani (az erőleadóval ellentétes irányba).
A bélések névleges méretei vastagságuk szerint:
2C motorok:
- jelzés "1" - 1,474-1,478 mm
- jelzés "2" - 1,478-1,482 mm
- jelzés "3" - 1,482-1,486 mm
- javítás (0,25) - 1,595-1,601 mm
3S-FE motorok:
- jelzés "1" - 1,484-1,488 mm
- jelzés "2" - 1,488-1,492 mm
- jelzés "3" - 1,492-1,496 mm
- javítás (0,25) - 1,600-1,610 mm
4S-FE motorok:
- jelzés "1" - 1,484-1,488 mm
- jelzés "2" - 1,488-1,492 mm
- jelzés "3" - 1,492-1,496 mm
- javítás (0,25) - 1,605-1,611 mm
4A-FE, 5A-FE motorok:
- jelzés "1" - 1,486-1,490 mm
- jelzés "2" - 1,490-1,494 mm
- jelzés "3" - 1,494-1,498 mm
- javítás (0,25) - 1,607-1,613 mm
7A-FE motor:
- jelzés "1" - 1,486-1,490 mm
- jelzés "2" - 1,490-1,494 mm
- jelzés "3" - 1,494-1,498 mm
- javítás (0,25) - 1,607-1,613 mm
l) Távolítson el minden megmaradt kalibráló huzalt a csap és a bélés munkafelületeiről.
5. Távolítsa el a dugattyút és a hajtórúd egységet.

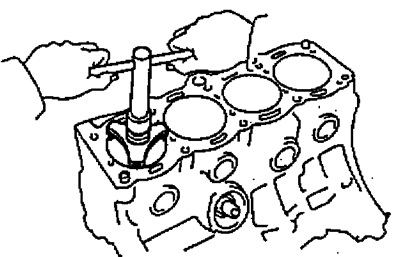

a) Dörzsárral távolítsa el a szénlerakódásokat a henger tetejéről az ábrán látható módon.
b) Fedje le a hajtórúd csavarjait tömlődarabokkal, hogy megvédje a főtengelyt a sérülésektől.
c) Távolítsa el a dugattyúegységet a hajtórúddal és a felső csapágyházzal a hengerblokk tetején keresztül.
Jegyzet:
- - Tartsa együtt a csapágyakat, a hajtórudat és a fedelet.
- - Rendezze el a dugattyúkat a hajtórudakkal és a betétekkel együtt meghatározott sorrendben.

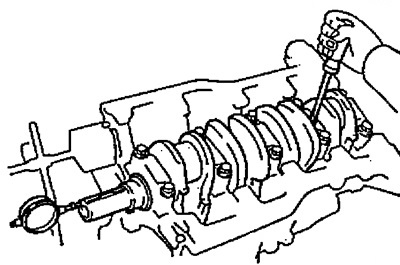

6. Mérje meg a főtengely axiális hézagát egy mutató segítségével, ez utóbbit csavarhúzóval előre-hátra mozgatva.
Szabványos axiális hézag:
- 2C - 0,040-0,240 mm
- 3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE – 0,020-0,022 mm
Maximális axiális hézag - 0,3 mm
Ha az axiális hézag nagyobb, mint a maximálisan megengedett, cserélje ki a nyomófélgyűrűket.
A nyomó félgyűrűk vastagsága:
2C:
- névleges - 2,680-2,730 mm
- javítás (0,125) - 2,743-2,793 mm
- javítás (0,250) — 2,805-2,855 mm
3S-FE, 4S-FE, 5A-FE, 4A-FE, 7A-FE – 2,440-2,490 mm
7. Távolítsa el a fő csapágyfedeleket, és ellenőrizze a radiális olajhézagokat.

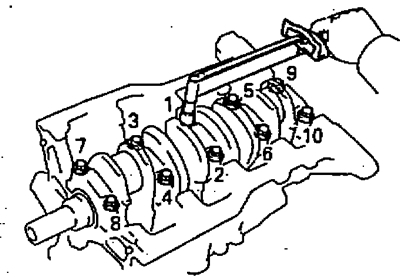

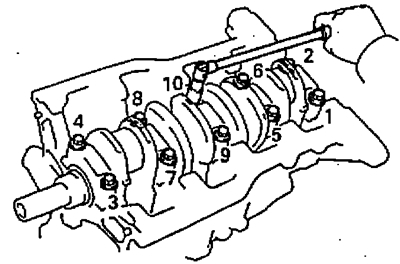

a) Lazítsa meg és távolítsa el egyenletesen a fő csapágyfedelek csavarjait több menetben az ábrán látható módon.

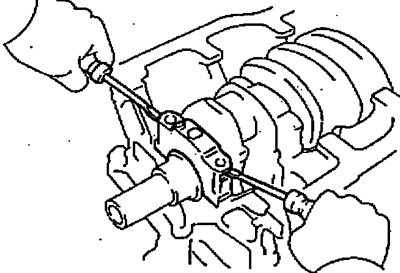

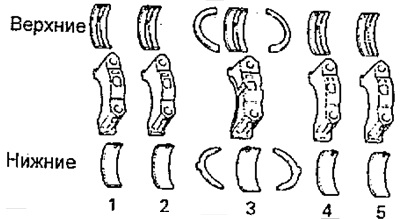

b) A fő csapágyfedelek furataiban lévő kicsavart csavarok megrázásával válassza le és távolítsa el a sapkákat az alsó betétekkel és az alsó nyomófélgyűrűkkel együtt (ez utóbbiak csak a 3-as számú főcsapágy területére vannak felszerelve).
Jegyzet:
- - Tartsa együtt a fő csapágyfedeleket az alsó héjakkal.
- - Rendezze el a fő csapágyfedeleket és a nyomóalátéteket a megfelelő sorrendben.
c) Emelje fel a főtengelyt.
Megjegyzés: Hagyja a felső csapágyhéjakat és a felső nyomóalátéteket a hengerblokkban.
d) Tisztítson meg minden fő csapágyat és csapágyat.
d) Ellenőrizze az egyes főcsapok és csapágyak felületét lyukak és karcolások szempontjából.
Ha a nyak vagy a csapágy sérült, cserélje ki a csapágyakat. Ha szükséges, köszörülje meg vagy cserélje ki a főtengelyt.
e) Helyezze be a főtengelyt a hengerblokkba.
g) Helyezzen egy műanyag csapágyhézagmérőt minden főcsapra.

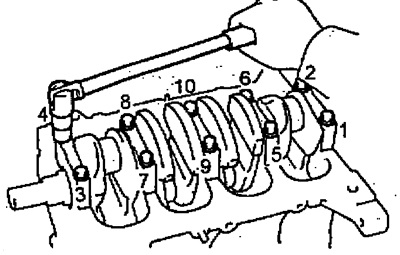

h) Szerelje fel a fő csapágyfedeleket, és húzza meg a csavarokat az ábrán látható sorrendben.
Meghúzási nyomaték:
- 3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE – 59 Nm
- 2C - 103 Nm
Megjegyzés: Ne forgassa el a főtengelyt.
i) Távolítsa el a fő csapágyfedeleket az alsó betétekkel és a nyomófélgyűrűkkel (ez utóbbiak csak a 3-as számú főcsapágy területére vannak felszerelve).

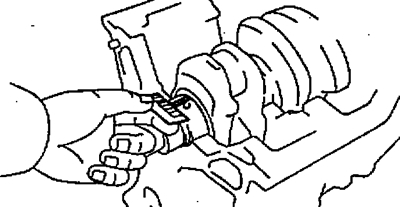

k) Mérje meg a lelapított kalibráló huzal maximális szélességét, ezzel határozza meg a radiális olajhézag értékét.
Fő csapágyhézag:
4A-FE, 5A-FE, 7A-FE:
- névleges - 0,015-0,033 mm
- javítás (0,25) — 0,015-0,053 mm
- maximum - 0,080 mm
2C:
- névleges - 0,034-0,065 mm
- javítás (0,25) — 0,033-0,079 mm
- maximum - 0,100 mm
3S-FE, 4S-FE:
3. sz. csapágy
- szabvány - 0,025-0,044 mm
- javítás (0,25) — 0,027-0,067 mm
pihenés
- szabvány - 0,015-0,034 mm
- javítás (0,25) — 0,019-0,059 mm
- maximum: - 0,080 mm
Ha az olajhézag nagyobb a maximálisnál, cserélje ki a csapágyakat.
Ha szükséges, köszörülje meg vagy cserélje ki a főtengelyt.

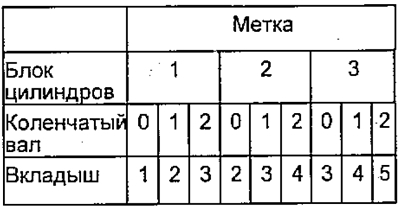

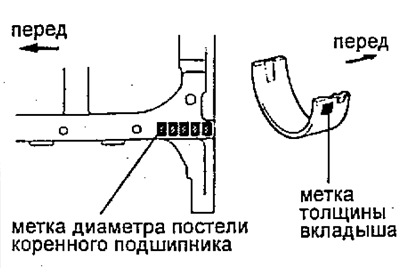

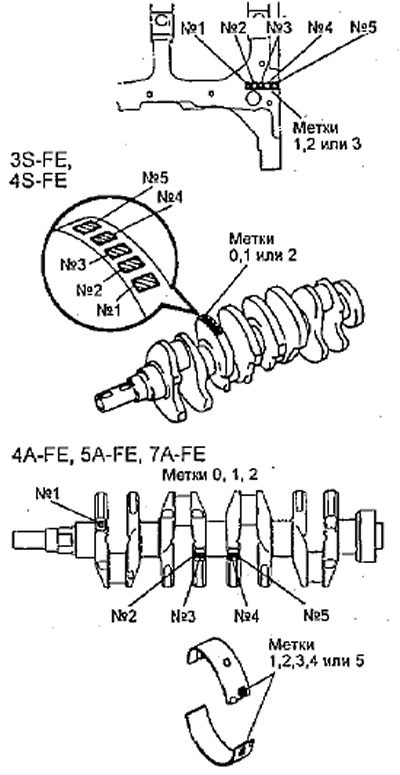

Megjegyzés: Névleges méretű betétek cseréjekor azonos méretcsoportú betéteket kell használni. Ha a csapágyméretcsoport száma nem határozható meg, válassza ki a kívánt csapágyat a táblázatból úgy, hogy a főtengely méretcsoportszámához adja hozzá a hengerblokk méretcsoport számát. Öt szabványos méretű béléscsoport van, amelyeket megjelöltek "1", "2", "3", "4" és "5"-nek.
20 C
Példa: "2" jelölés a hengerblokkon + "1" jelzés a főtengelyen ="3" összege (szükséges 3. számú csapágybetét).
A hengerblokk fő csapágyágyának átmérője:
4A-FE, 5A-FE, 7A-FE motorok:
- jelölés "1" - 52,025-52,031 mm
- jelölés "2" - 52,031-52,037 mm
- jelzés "3" - 52,037-52,043 mm
2C motorok:
- jelölés "1" - 61.000-61.008 mm
- jelzés "2" - 61,008-61,016 mm
- jelzés "3" - 61,016-61,024 mm
- rem. (0,25) – 61,000-61,024 mm
3S-FE, 4S-FE motorok:
- jelölés "1" - 59,020-59,026 mm
- jelzés "2" - 59,026-59,032 mm
- jelzés "3" - 59,032-59,038 mm
- rem. (0,25) – 59,020-59,038 mm
Főtengelycsap átmérője:
4A-FE, 5A-FE, 7A-FE motorok:
- jelzés "0" - 47.994-48.000 mm
- jelzés "1" - 47,988-47,994 mm
- jelzés "2" - 47,982-47,988 mm
- rem. (0,25) - 47,745-47,755 mm
2C motorok:
- Névleges - 56.994-57.000 mm
- rem. (0,25) – 56,745-56,755 mm
3S-FE, 4S-FE motorok:
- jelzés "0" - 54,998-55,003 mm
- jelzés "1" - 54,993-54,998 mm
- jelzés "2" - 54,988-54,993 mm
- rem. (0,25) – 54,745-54,755 mm
Bélés falvastagsága (a központi részen):
4A-FE, 5A-FE, 7A-FE motorok:
- jelölés "1" - 2,002-2,005 mm
- jelölés "2" - 2,005-2,008 mm
- jelzés "3" - 2,008-2,011 mm
- jelzés "4" - 2,011-2,014 mm
- jelölés "5" - 2,014-2,017 mm
- rem. (0,25) - 2,121-2,126 mm
2C motorok:
- jelzés "1" - 1,979-1,983 mm
- jelzés "2" - 1,983-1,987 mm
- jelzés "3" - 1,987-1,990 mm
- jelzés "4" - 1,990-1,994 mm
- jelzés "5" - 1,994-1,998 mm
- rem. (0,25) - 2,100-2,106 mm
3S-FE, 4S-FE motorok:
3. beszúrás
- jelzés "1" - 1,992-1,995 mm
- jelzés "2" - 1,995-1,998 mm
- jelzés "3" - 1,999-2,001 mm
- jelzés "4" - 2,001-2,004 mm
- jelzés "5" - 2,004-2,007 mm
- rem. (0,25) – 2,113-2,119 mm
Pihenés
- jelzés "1" - 1,997-2,000 mm
- jelölés "2" - 2,000-2,003 mm
- jelzés "3" - 2,003-2,006 mm
- jelzés "4" - 2,006-2,009 mm
- jelzés "5" - 2,009-2,012 mm
- rem. (0,25) - 2,117-2,123 mm
l) Távolítsa el a műanyag mérőeszközöket.
8. Távolítsa el a főtengelyt.
a) Emelje fel a főtengelyt.
b) Távolítsa el a felső fő csapágyhéjakat és a felső nyomófélgyűrűket a hengerblokkról.
Megjegyzés: Helyezze a fő csapágyakat és a nyomóalátéteket a megfelelő sorrendbe.
