Bloc de lumini spate
Principală
Carina
Carina T170
(1988-1992)
Echipament electric
Circuite electrice
0

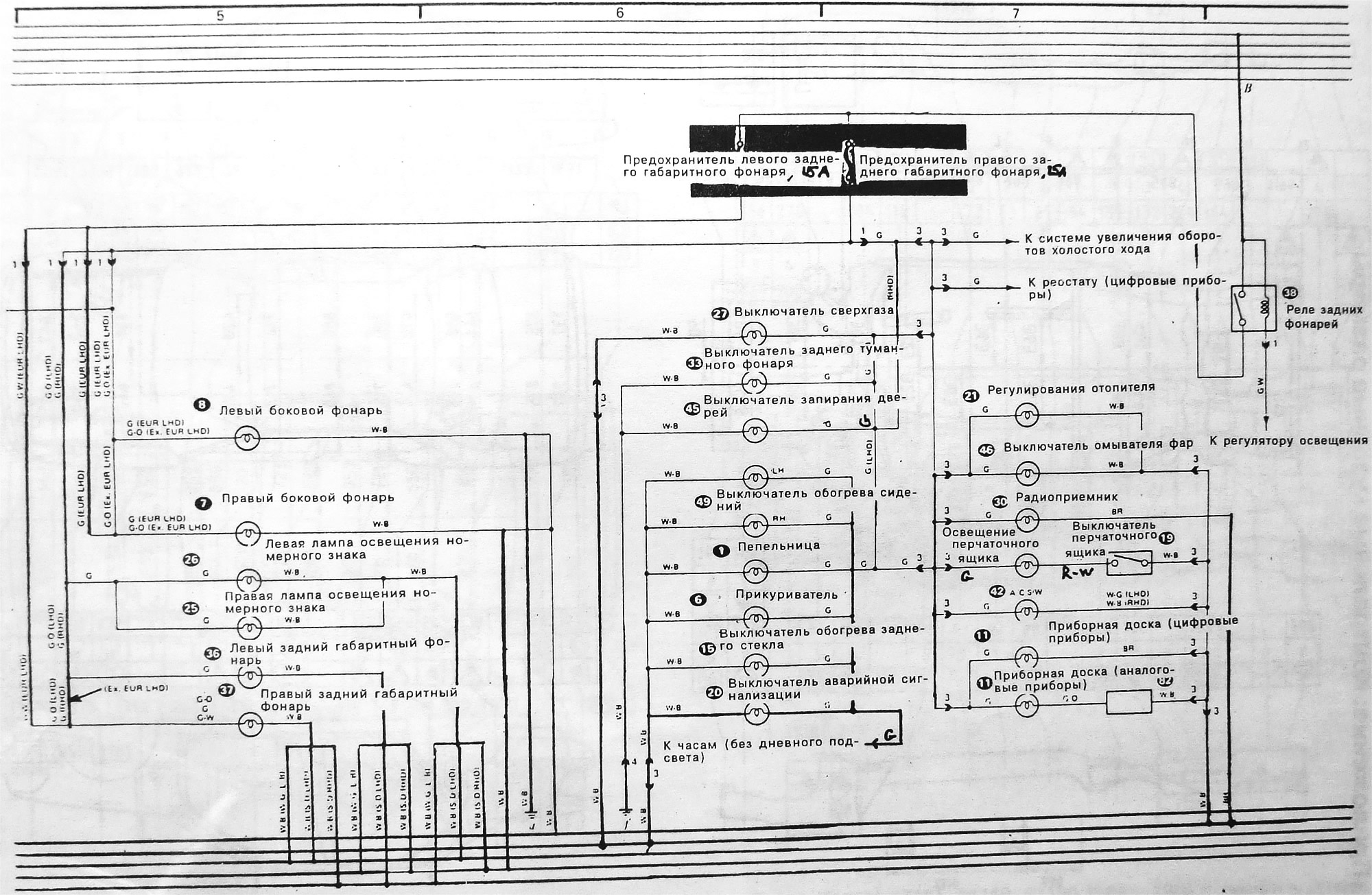

Bloc de lumini spate
Открыть большую картинку в новой вкладке »
