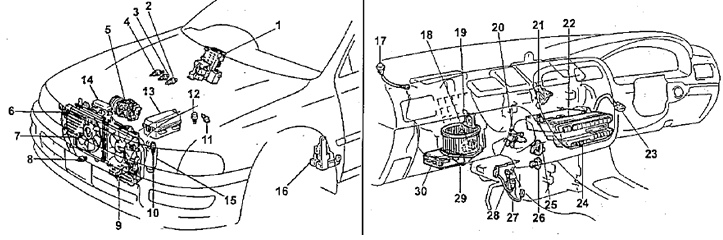

Amplasarea componentelor pe vehicul [Toyota Carina T190]

1 - supapă electropneumatică,
2 - comutator aer conditionat pentru temperatura lichidului de racire (pentru 2C, cu excepția tracțiunii față cu transmisie manuală),
3 - comutator de aer condiționat pentru temperatura lichidului de răcire (pentru 2C),
4 - senzor de temperatură a lichidului de răcire (creșterea turației de ralanti când încălzitorul este pornit (pentru 2C)),
5 - compresor,
6 - condensator,
7 - ventilator condensator,
8 - Comutator temperatură ventilator lichid de răcire (cu excepția 5A-FE, 4A-FE),
9 - termistor (senzor de temperatură ambientală),
10 - presostat,
11 - comutator temperatură lichid de răcire (cu excepția 5A-FE, 2C),
12 - Comutator temperatura ventilatorului lichidului de răcire (pentru 5A-FE, 4A-FE),
13 - bloc de montaj nr. 2,
14 - bloc de relee nr. 5,
15 - receptor,
16 - bloc de relee,
17 - senzor de lumină,
18 - releu EX-HI (tip panou cu butoane),
19 - servomotor clapetei de admisie a aerului,
20 - servomotor clapeta de amestecare a fluxului de aer,
21 - servoacționare a clapetei de direcție, suflare,
22 - Amplificator de aer conditionat (tip panou cu butoane),
23 - senzor de temperatură cabină,
24 - pârghie de control al supapei robinetului de apă,
25 - tranzistor de putere (tip panou cu butoane) sau rezistența ventilatorului (panou tip pârghie),
26 - rezistența ventilatorului inferior (tip panou cu butoane),
27 - senzor de temperatură lichid de răcire,
28 - senzor de temperatură a aerului în spatele evaporatorului,
29 - motor electric al ventilatorului încălzitorului,
30 - amplificator aer conditionat (panou tip pârghie).
