Радни цилиндар квачила
Уклањање
1. Искључите кабл са негативног терминала акумулатора.
2. Одвојите хидраулично црево од радног цилиндра квачила (видети слику 4.2, а, б).

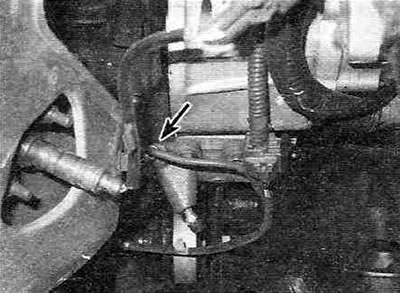

Слика 4.2,а. Отпустите спојну навртку хидрауличне цеви, затим отпустите вијке који причвршћују радни цилиндар - модел са бензинским мотором.

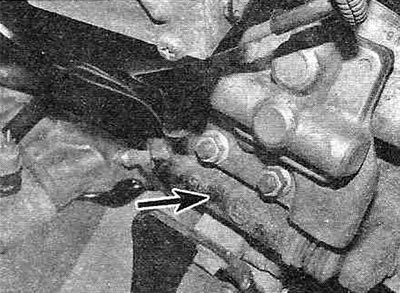

Слика 4.2,б. Радни цилиндар квачила - модел дизел мотора.
Кад год је могуће, користите специјални (раздвајајући) виљушкасти кључ приликом рада са наврткама како бисте избегли заобљавање ивица. Припремите малу посуду и ставите крпу око радног цилиндра квачила да бисте апсорбовали сву хидрауличну течност која се проспе када се вод искључи.
3. Отпустите вијке за причвршћивање радног цилиндра.
4. Уклоните радни цилиндар квачила.
Инсталација
1. Поставите радни цилиндар на кућиште квачила, али немојте потпуно затегнути вијке за монтажу. Уверите се да се клипњача цилиндра уклапа у утичницу полуге виљушке ("виљушка").
2. Спојите хидраулично црево на радни цилиндар, а затим чврсто затегните монтажне вијке. Чврсто затегните навртку помоћу специјалног виљушкавог кључа.
3. Напуните резервоар кочионом течношћу DOT 4 и испустите ваздух из система квачила као што је описано у став 5.
