Уклањање и уградња

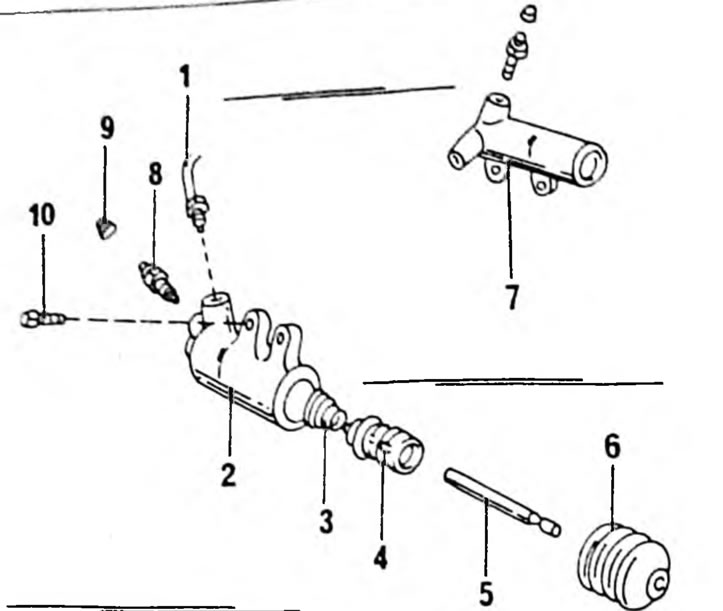

Цртање. 166. Склопни цртеж помоћног цилиндра квачила. Цилиндар може изгледати као (2) и као (1) 1. Цев квачила; 2. Цилиндар (мењач SSO); 3. Пролеће; 4. Клип; 5. Потисни штап; 6. Гумени поклопац; 7. Цилиндар; 8. Вентил за испуштање ваздуха; 9. Поклопац за прашину; 10. Вијак за причвршћивање
Користећи слику 166:
- Одврните спојну матицу са стране цилиндра и пажљиво извуците цев. Затворите крај цеви да спречите улазак прљавштине.
- Отпустите завртње цилиндра.
- Уклоните цилиндар.
- Цилиндар се поставља обрнутим редоследом. Након уградње цилиндра, испустите ваздух из система хидрауличног квачила (Поглавље 8.7). Нису потребна подешавања цилиндра.
Демонтажа и монтажа помоћног цилиндра квачила
Користећи слику 166:
- Скините поклопац за прашину (6) са цилиндра и извадите потисну шипку (5).
- Извуците клип (4) из отвора и уклоните опругу (3).
- Оперите све делове чистом кочионом течношћу. Инсталирајте нове заптивке и инсталирајте све делове након што их потопите у кочиону течност. Одврните вентил за испуштање ваздуха (9) и проверите да ли се лако увија и извлачи. Вијци за одзрачивање морају! Лако се завртају и извлаче, па их мак користи за уклањање ваздуха.
