Brzdový pedál
Výška pedálu
1. Zmerajte výšku brzdového pedálu (pozri obrázok 14.1) a skontrolujte výsledok merania, či je v súlade s požiadavkami Špecifikácie tejto kapitoly.

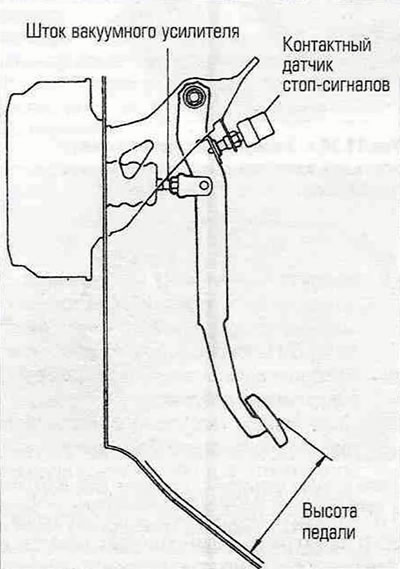

Obrázok 14.1. Výška brzdového pedálu je vzdialenosť od vrchu pedálu k protipožiarnej stene, keď pedál nie je stlačený.
Ak existuje nezrovnalosť, upravte výšku pedálu takto:
2. Odstráňte spodný obklad stĺpika riadenia a potrubie nasávania vzduchu.
3. Odpojte konektor kabeláže od kontaktného snímača brzdového svetla.
4. Uvoľnite poistnú maticu kontaktného snímača brzdového svetla a vyberte kontaktný snímač.
5. Uvoľnite poistnú maticu tyče brzdového pedála.
6. Výšku pedálu nastavte otáčaním tyče.
7. Utiahnite poistnú maticu brzdovej tyče.
8. Po nainštalovaní kontaktného snímača brzdového svetla ho zaskrutkujte, kým sa zľahka nedotkne zarážky brzdového pedála.
9. Otočte kontaktný snímač brzdového svetla o jednu otáčku späť.
10. Zmerajte vzdialenosť (medzeru A) medzi koncom závitovej časti snímača brzdových svetiel a brzdovým pedálom (pozri obrázok 14.10) a skontrolujte výsledok merania, či je v súlade s požiadavkami Špecifikácie.

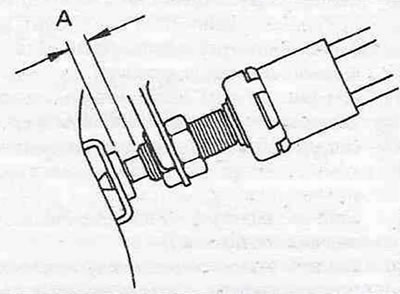

Obrázok 14.10. Medzera A je vzdialenosť medzi telesom kontaktného snímača brzdového svetla a pákou pedálu.
Ak veľkosť medzery nezodpovedá špecifikovanej veľkosti, zopakujte predchádzajúce dva kroky a znova zmerajte medzeru.
Článok je prevzatý z webového zdroja: toyotaman.ru
11. Utiahnite poistnú maticu snímača brzdových svetiel.
12. Pripojte konektor kabeláže k snímaču brzdových svetiel.
13. Skontrolujte činnosť kontaktného senzora brzdových svetiel: po stlačení brzdového pedálu by sa mali brzdové svetlá rozsvietiť a po uvoľnení pedálu by mali zhasnúť.
14. Skontrolujte voľný chod brzdového pedála (pozri nižšie).
Voľná vôľa brzdového pedálu
15. Vypnite motor, ak bežal, a niekoľkokrát stlačte brzdový pedál, kým sa v posilňovači vákua nevyčerpá vákuum.
16. Stlačte brzdový pedál, kým nepocítite mierny odpor pri stlačení, potom zmerajte vzdialenosť medzi týmto bodom a bodom, kde je pedál v uvoľnenej polohe (pozri obrázok 14.16).

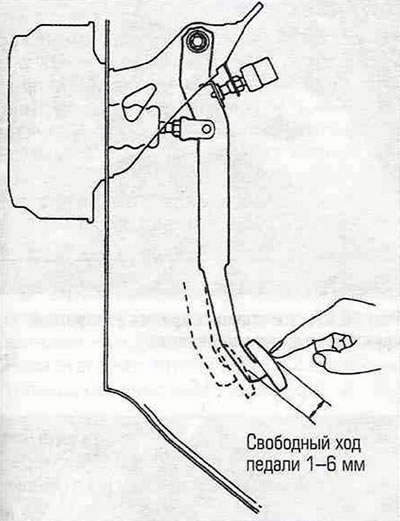

Obrázok 14.16. Voľná vôľa brzdového pedálu sa meria ako vzdialenosť medzi bodom, kde je pedál úplne uvoľnený, a bodom, kde je cítiť mierny odpor voči pohybu.
