Зняття
1. (Важільний тип панелі управління). Встановіть важелі панелі керування кондиціонером у ці положення:
а) Важіль керування заслінкою напрямку обдування у положення FACE..
б) Важіль керування заслінкою забору повітря у положення RECIRC.
в) Важіль керування заслінкою змішування потоків повітря у положення COOL.
2. Роз'єднайте вісім пістонів кріплення верхньої обробки центральної консолі.
3. Від'єднайте трос від затискача, зніміть трос з важеля, як показано на малюнку і зніміть верхнє оздоблення центральної консолі.
4. (Важільний тип панелі управління). Відкрутіть чотири гвинти кріплення та зніміть магнітолу.

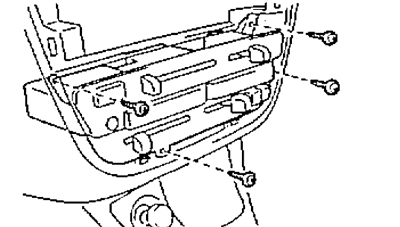

5. (Важільний тип панелі управління). Відкрутіть чотири гвинти кріплення та зніміть панель керування кондиціонером.
Важільний тип панелі управління
6. (Важільний тип панелі управління).
Від'єднайте троси керування заслінками.

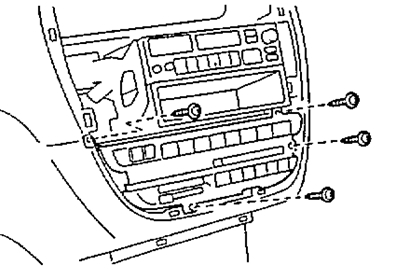

7. (Кнопковий тип панелі керування). Відкрутіть чотири гвинти кріплення та зніміть панель керування кондиціонером.
(Текст цитується із сайту-джерела www.TOYOTAMAN.ru)
Кнопковий тип панелі керування
8. (Кнопковий тип панелі керування). Викрутіть три гвинти кріплення та від'єднайте панель керування кондиціонером від підсилювача.
Встановлення
Примітка: встановлення панелі керування кондиціонером здійснюється в порядку зворотного її зняття.
