Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje

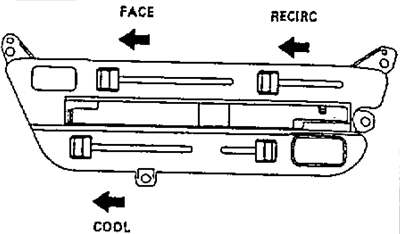

1. (Upravljačka ploča tipa poluge). Postavite poluge upravljačke ploče klima uređaja u navedene položaje:
a) Postavite upravljačku polugu zaklopke smjera protoka zraka u položaj LICE..
b) Postavite upravljačku polugu zaklopke za dovod zraka u položaj RECIRC.
c) Postavite upravljačku polugu zaklopke za miješanje protoka zraka u položaj COOL.
2. Odvojite osam kopči koje pričvršćuju gornju oblogu središnje konzole.

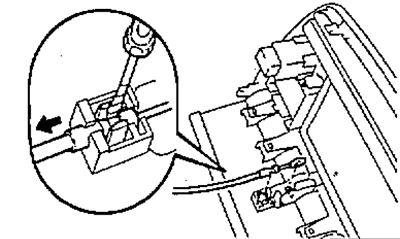

3. Odvojite kabel od stezaljke, uklonite kabel s poluge kao što je prikazano na slici i uklonite gornji okvir središnje konzole.
4. (Upravljačka ploča tipa poluge). Odvijte četiri pričvrsna vijka i uklonite radio.
5. (Upravljačka ploča tipa poluge). Otpustite četiri pričvrsna vijka i uklonite upravljačku ploču klima uređaja.
Upravljačka ploča tipa poluge
6. (Upravljačka ploča tipa poluge).
Odvojite kabele za upravljanje gasom.
7. (Upravljačka ploča s tipkama). Otpustite četiri pričvrsna vijka i uklonite upravljačku ploču klima uređaja.
Upravljačka ploča s tipkama

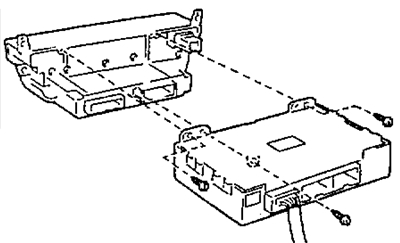

8. (Upravljačka ploča s tipkama). Uklonite tri pričvrsna vijka i odvojite upravljačku ploču klima uređaja od pojačala.
Montaža
Napomena: Upravljačka ploča klima uređaja postavlja se obrnutim redoslijedom od uklanjanja.
