2. Встановіть шайбу.
3. Легко постукуючи молотком із пластиковим бойком, встановіть корпус випрямного блоку. Закріпіть корпус чотирма гайками.
4. Встановіть шків.
а) Встановіть шків на носок валу ротора і затягніть від руки гайку кріплення шківа.

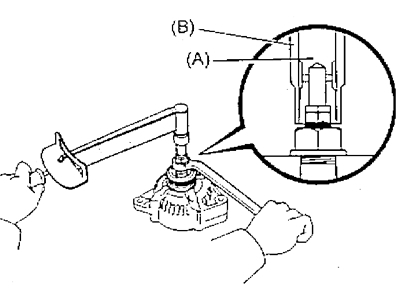

б) Утримуючи спеціальний пристрій (А) динамометричним ключем, затягніть спеціальний пристрій (В).
- Момент затяжки - 39 Нм
в) Перевірте, щоб спецпристрій (А) був надійно зафіксований з ротором.

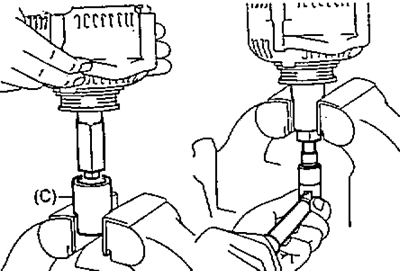

г) Затисніть спецпристрій (С) у лещатах і встановіть генератор на нього.
д) Для затягування гайки кріплення шківа необхідно повернути спецпристрій (А) за годинниковою стрілкою.
- Момент затяжки - 110 Нм
е) Зніміть генератор зі спецпристосування (С).
ж) Відверніть спецпристрій (В) та зніміть спецпристрої (А) та (В).
5. Встановіть ущільнювальну пластину.
6. Встановіть випрямний блок.
а) Встановіть ізолятори на виводи дротів.
б) Встановіть випрямний блок і загорніть 4 гвинти його кріплення.
7. Встановіть електронний регулятор напруги та щіткотримач.

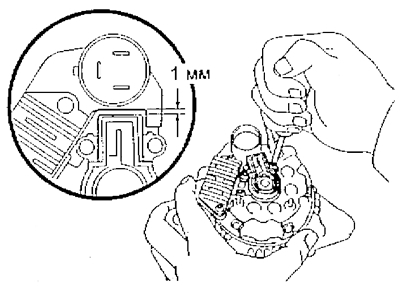

а) Встановіть щіткотримач і затягніть болти кріплення щіткотримача так, щоб зазор між щіткотримачем та електророз'ємом становив 1 мм.
б) Встановіть кришку щіткотримача на щіткотримач.
8. Встановіть кришку генератора з боку випрямного блоку та загорніть 3 гайки кріплення кришки. Встановіть ізолятор виведення та закрутіть гайку його кріплення.
9. Перевірте, чи ротор обертається плавно, без заїдання.
