Премахване и инсталиране
1. При сваляне и монтаж на помпата на кормилното управление се ръководете от съответния монтажен чертеж.
2. Моментите на затягане са показани на фигурата.
3. Инсталирайте в реда, обратен на отстраняването.
Забележка:
- Регулирайте напрежението на задвижващия ремък на помпата (вижте глава "Поддръжка и общи процедури за проверка и настройка").
- Долейте течността на сервоусилвателя на волана.
- Проверете за течове на течности.

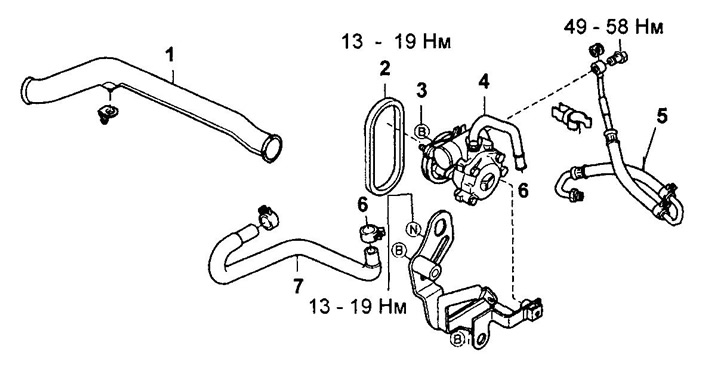

Помпа за сервоуправление (модели до 05.2000).
1 - тръбопровод № 1,
2 - задвижващ ремък на помпата,
3 - болт,
4 - връщащ маркуч,
5 - изпускателен тръбопровод,
6 - яка,
7 - тръбопровод No2.

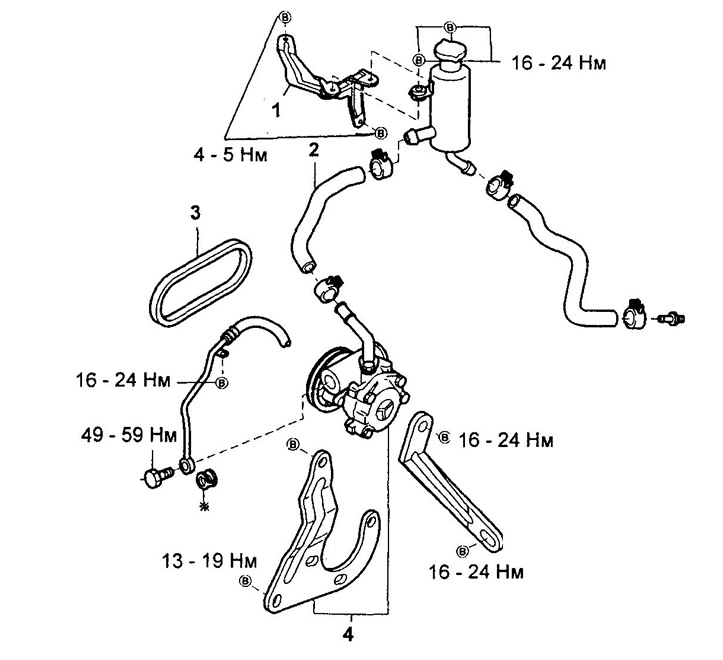

Помпа за сервоуправление (модели от 05.2000 г.).
1 - скоба № 1,
2 - връщащ тръбопровод,
3 - задвижващ ремък на помпата,
4 - помпа за сервоуправление с скоба № 2.
