Оглавление: Проверка ↓ Замена ↓
Перепускной воздушный клапан

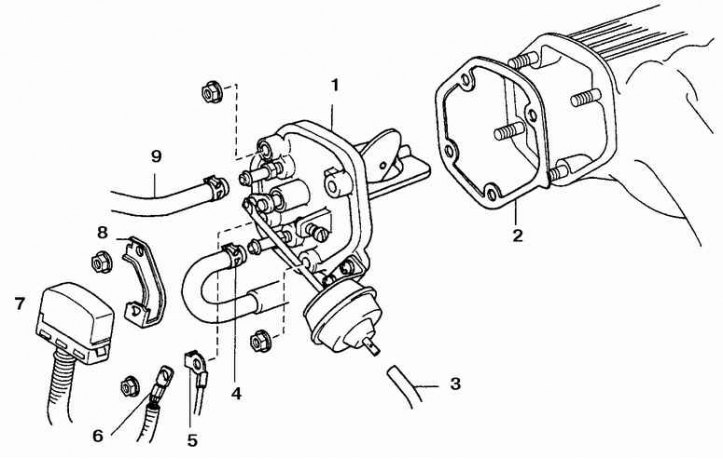

1. Перепускной воздушный клапан; 2. Прокладка; 3, 9. Шланг вакуумный; 4. Шланг клапана быстрого холостого хода; 5. Шина соединения с массой; 6. Провод на массу; 7. Диагностический разъем.; 8. Кронштейн
Проверка
 |  |

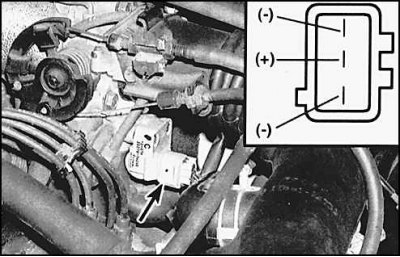

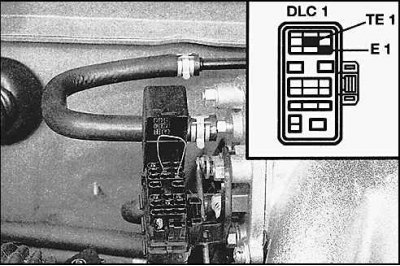

На холостом ходу прогретого двигателя перемкните выводы ТЕ1 и Е1 на диагностическом разъеме (рисунок слева). Обороты должны возрасти до 900–1300 об/мин и спустя 5 сек вернуться к нормальным. В противном случае проверьте сопротивление клапана между средним и крайним выводами (рисунок справа), отсоединив разъем.
Замена
1. Снимите дроссельный патрубок (см. подраздел 6.14.).
2. Если сопротивление не соответствует норме, то клапан замените.
Полная статья размещена на сайте (Toyotaman.ru)

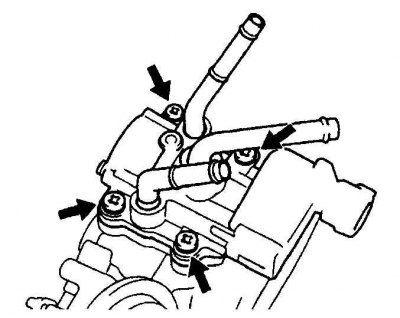

3. Отверните винты и достаньте клапан.
