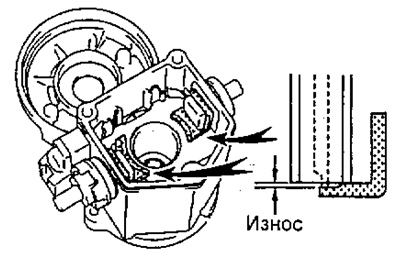

2. Provjerite istrošenost kontaktne ploče. Upotrijebite čeljust za mjerenje istrošenosti ploče.
- Maksimalna granica istrošenosti: 0,9 mm
Ako istrošenost prijeđe najveću dopuštenu granicu, zamijenite ploču.
3. Rastavljanje stezaljki.
a) Otpustite priključne matice.
b) Rastavljanje priključka "C":
Uklonite maticu, valovitu podlošku, vanjski izolator terminala, O-prsten, vijak, kontaktnu ploču, unutarnji izolator terminala i izolacijsku brtvu.
c) Rastavljanje klina "30":
Uklonite maticu, valovitu podlošku, vanjski izolator terminala, brtvu, O-prsten, vijak, kontaktnu ploču, unutarnji izolator terminala i izolacijsku brtvu.
4. Skupština zaključaka. (Izlaz "30").

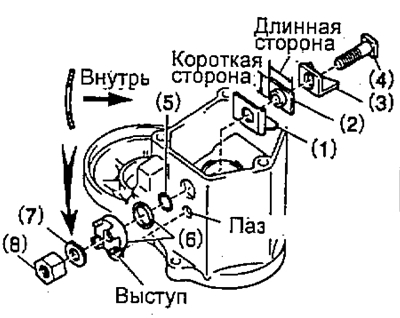

Instalirajte sljedeće stavke kao što je prikazano na slici:
- (1) izolacijska brtva,
- (2) unutarnji izlazni izolator,
- (3) kontaktna ploča,
- (4) vijak,
- (5) brtva O-prstena,
- (6) brtva i vanjski izolator izlaza (poravnajte izbočinu izolatora s utorom kućišta),
- (7) perač s valovima,
- (8) matica.
Izvornik se može pronaći na ovom izvoru TOYOTAMAN.ru
(Zaključak "C").

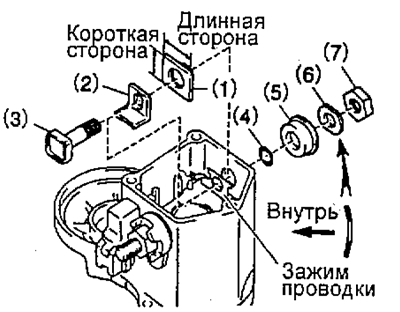

Instalirajte sljedeće stavke:
- (1) unutarnji izlazni izolator,
- (2) kontaktna ploča,
- (3) vijak,
- (4) brtva O-prstena,
- (5) vanjski izlazni izolator,
- (6) perač s valovima,
- (7) matica.
Privremeno zategnite priključne matice.
5. Zategnite priključne matice.

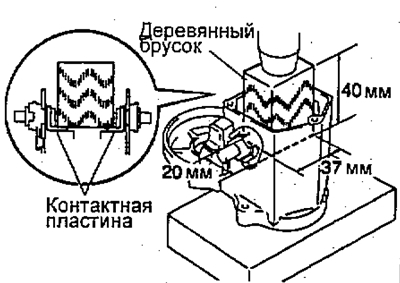

a) Stavite drveni blok na kontaktnu ploču i pritisnite ga na mjesto.
- Dimenzije šipke su 20x37x40 mm
- Sila pritiska - 981 N

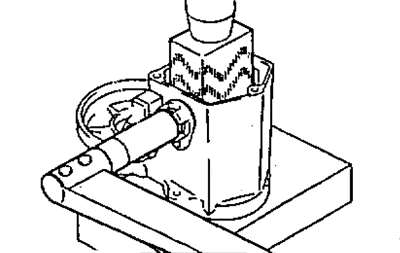

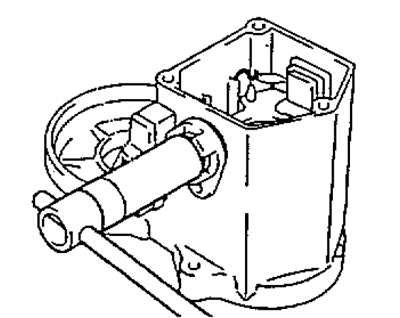

b) Zategnite matice.
- Moment pritezanja - 17 Nm
Napomena: Prekoračenje zateznog momenta može uzrokovati pojavu pukotina na unutarnjoj površini izolatora.

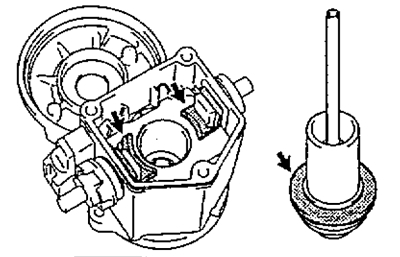

6. Očistite površine kontaktne ploče i klipa.

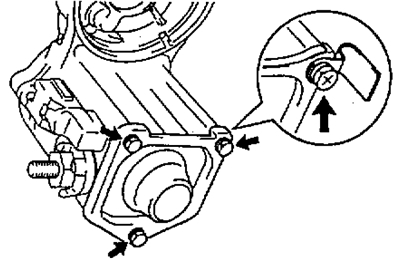

7. Ugradite klip, novu brtvu, poklopac i stezaljku ožičenja, pričvrstivši ih s tri vijka.
