Megjegyzés: A motor típusától függően hagyományos gyújtógyertyákat vagy platinabevonatú elektródákkal ellátott gyújtógyertyákat szerelnek be.
Hagyományos gyújtógyertya típus
- Ha szükséges, az oldalelektróda hajlításával a rés állítható.
- A gyújtógyertyák drótkefével vagy homokfúvással tisztíthatók.
Gyújtógyertyák platina bevonatú elektródákkal
- Soha ne használjon drótkefét az ilyen típusú gyújtógyertya tisztításához.
- Soha ne próbálja meg beállítani a hézagot használt gyújtógyertyán.
- A gyújtógyertyákat minden 100 000 km-es autófutás után ki kell cserélni.
- Az új gyújtógyertya hézagát úgy kell beállítani, hogy csak az oldalsó elektródát hajlítsa meg az alapnál, a központi elektróda érintése nélkül.
1. Ellenőrizze a gyújtógyertya elektródákat.

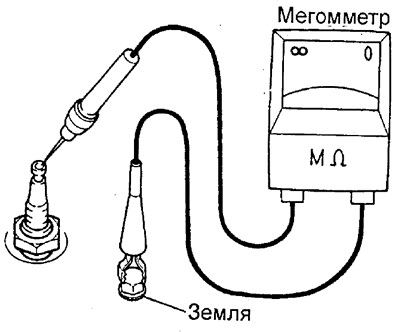

Ha megaohmmérővel rendelkezik, mérje meg a szigetelő elektromos ellenállását.
- Névleges ellenállás - legalább 10 MOhm
Ha az ellenállás kisebb, mint a megengedett érték, tisztítsa meg a gyújtógyertyát.
Megohmmérő hiányában
- a) Gyorsan növelje a motor fordulatszámát 4000 ford./perc értékre ötször.
- b) Távolítsa el a gyújtógyertyákat (lásd fent).
- c) Szemrevételezéssel értékelje a gyújtógyertya állapotát.
Ha az elektródák szárazak, a teszt befejezhető.
Ha az elektródák nedvesek, akkor tovább kell lépnie a következő lépésre.
2. Válassza le a nagyfeszültségű vezetékeket a gyújtógyertyákról.
3. Vegye ki a gyújtógyertyákat egy gyújtógyertyakulcs segítségével.
4. Szemrevételezéssel ellenőrizze a gyújtógyertyák állapotát az elektródák kopása, a menetek és/vagy a szigetelő sérülése szempontjából. Cserélje ki a gyújtógyertyákat, ha szükséges.
Ajánlott gyújtógyertyák:
4A-FE, 7A-FE
- ND — PK20R13
- NGK — BKR6EP13
5A-FE
- ND — K16R-U11
- NGK — BKR5EYA11
3S-FE, 4S-FE
- ND — K20R-U11
- NGK — BKR6EYA11
5. Ellenőrizze az elektródák közötti rést.
5A-FE, 3S-FE, 4S-FE:
- Névleges hézag - 1,0-1,1 mm
- Maximális rés - 1,3 mm
4A-FE, 7A-FE:
- Névleges hézag - 1,2-1,3 mm
- Maximális rés - 1,5 mm
7. Tisztítsa meg a gyújtógyertyákat.
Ha az elektródákon nedves szénlerakódások vannak, szárítsa meg, majd távolítsa el őket megfelelő oldószerrel. Ha az elektródákon olajnyomok vannak, először benzinnel távolítsa el őket.
(A szöveg a megadott weboldalról származik: www.ToyotaMAN.ru)
Ezután tisztítsa meg a gyújtógyertyákat gyújtógyertya-tisztítóval, legfeljebb 588 kPa (6 kg/cm²) nyomású levegővel, legfeljebb 20 másodpercig.
8. Helyezze vissza a gyújtógyertyákat és húzza meg őket.
- Meghúzási nyomaték - 18 Nm
9. Csatlakoztassa a nagyfeszültségű vezetékeket a gyújtógyertyákhoz.
