DYNA 100.
1 - Visszafolyó tömlő,
2 - Kormányoszlop szerelvény,
3 - kormányszerkezet,
4 - Kétlábú,
5 - tű,
6 - Hosszirányú kormányrúd.
DYNA 150.
1 - tű,
2 - Kétlábú,
3 - Kormányoszlop szerelvény,
4 - kormányszerkezet,
5 - Nyomáscső és visszatérő tömlő,
6 - Hosszirányú kormányrúd.
A kormánymű eltávolítása
1. Csavarja le a bipod rögzítőanyáját, és egy speciális szerszám segítségével távolítsa el a bipodot a tengelyről.
(Az anyag egy forrásból származik: «toyotaman.ru»)
2. Távolítsa el a kormányoszlop szerelvényt.
3. Válassza le a nyomócsövet és a visszatérő tömlőt.
4. Csavarja ki a kormánymű rögzítőcsavarjait és távolítsa el.
A kormányszerkezet szétszerelése

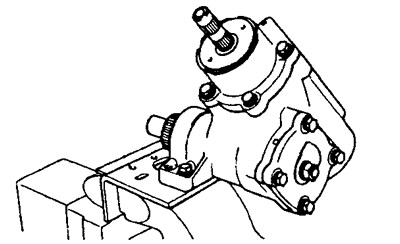

1. Rögzítse a kormányművet egy satuba az ábrán látható módon.
2. Távolítsa el a végburkolatot.
a) Csavarja ki az állítócsavar ellenanyáját és a fedél négy rögzítőcsavarját.
Kormánymű.
1. - Alátét,
2 -; 5 -; 31 - Ellenanya,
3 - Végsapka,
4 -; 11 -; 15 -; 16 -;20 -; 26 -; 28 - O-gyűrű tömítés,
6 - beállító csavar,
7 - Kormánykar tengelye,
8 - Kormányszerkezet,
9 - Tengelycsapágy,
10 -; 17 -; 21 -; 25 -; 27 - Teflon gyűrű,
12 - Távtartó,
13 - Rögzítőgyűrű,
14 - Pecsét,
18 - Rack dugattyú,
19 - Szeleptest,
22 - Tányér,
23 - Nyomócsapágy,
24 - Kormánymű csavar,
29 - Csavaros csapágy,
30 - Beállító csavar.
b) Forgassa el az állítócsavart, amíg a fedél el nem oldódik.
3. Műanyag kalapáccsal ütögesse meg a bipod tengely végét, és távolítsa el a tengelyt.
4. Távolítsa el a vezérlőszelep szerelvényt.
a) Csavarja ki a fedelet rögzítő négy csavart.

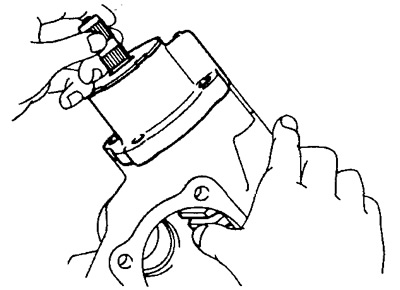

b) A fogasléc dugattyúját a hüvelykujjával tartva forgassa el a kormánymű csavarját az óramutató járásával megegyező irányba. Ezután távolítsa el a vezérlőszelep szerelvényt.
Figyelmeztetés: Ne engedje levenni a fogasléc dugattyúját a kormánymű csavarjáról.
c) Távolítsa el az O-gyűrűt.
5. Távolítsa el a dugattyútartót.
a) Helyezze a szeleptestet egy speciális kulcsba, és rögzítse egy satuba.
b) Válassza le a dugattyús fogaslécet.
Figyelmeztetés: Ne veszítse el a labdákat.
6. Lazítsa meg az ellenanyát.

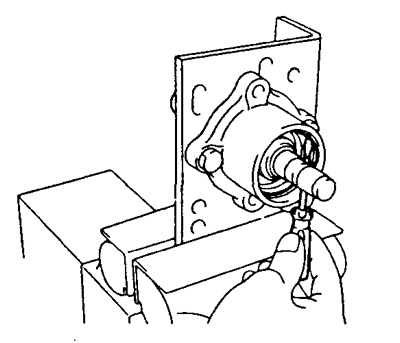

a) Fogja meg a beállító csavart egy villáskulccsal, és lazítsa meg az ellenanyát.
b) Csavarja ki a beállító csavart egy speciális kulccsal és távolítsa el a csapágyat.
7. Távolítsa el az O-gyűrűt.

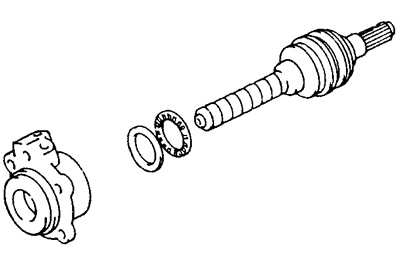

8. Távolítsa el a következő alkatrészeket: kormánymű csavar, nyomócsapágy, lemez, teflongyűrű, O-gyűrű.
A kormánymű felszerelése
1. Szerelje be a kormányművet a helyére, és húzza meg a csavarokat.
- Meghúzási nyomaték - 73 Nm
2. Csatlakoztassa és húzza meg a nyomócsövet és a visszatérő tömlőt.
- Meghúzási nyomaték - 44 Nm
3. Szerelje fel a kormányoszlop szerelvényt.
4. Csatlakoztassa a kormánykart a kormányműhöz.
a) Állítsa egy vonalba a kormánycsuklón és a kormánycsukló tengelyén lévő jeleket.
b) Húzza meg a bipodot az anyával.
Meghúzási nyomaték:
- DYNA 100 – 177 Nm
- DYNA 150 – 172 Nm
5. Töltse fel a tartályt munkafolyadékkal.
6. Szivattyúzza a rendszert és ellenőrizze a nyomást.
