Сензор (прекидач) Парк/Neutral
Подешавање
1. Сензор је дизајниран да спречи покретање мотора (укључивање стартера) у било ком положају ручице мењача осим у паркинг или неутралном положају. Ако се мотор може покренути у било ком положају ручице мењача осим у паркинг или неутралном положају, сензор је потребно подесити или заменити.
2. Повуците ручну кочницу и осигурајте задње точкове. Подигните предњи део возила и подуприте га сигурносним постољима. Скините доње поклопце мотора и померите ручицу ручног мењача у положај за паркирање. Повуците ручну кочницу. Отпустите навртке за монтажу главчине/погонског вратила (видети поглавље 8) и навртке за монтажу точкова.
3. Отпустите завртње за монтажу сензора за паркирање/неутрални положај.
4. Померите ручицу мењача у неутрални положај.
5. Поравнајте основну линију неутралног положаја сензора за паркирање/неутрални положај са жлебом на ручици ручног мењача (видети слику 6.5, а-ц).

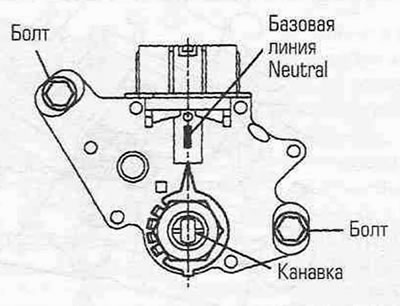

Слика 6.5,а. Елементи за поравнање контактног сензора за паркирање/неутрални положај, приказани су модели са 2WD погоном из 1996. и 1997. године, слично и за моделе са 2WD погоном из 1998-2000. године.
(Текст је преузет са наведеног веб-сајта: ToyotaMAN.ru)

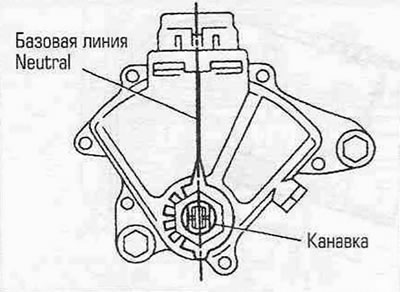

Слика 6.5,б. Приказани су елементи за поравнање контактног сензора за паркирање/неутрални положај, модели са погоном на сва четири точка од 1998. до 2000. године.

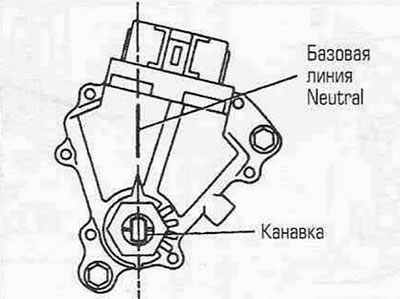

Слика 6.5,ц. Приказани су елементи за поравнање контактних сензора за паркирање/неутрални положај, модели 4I/UD произведени 1998-2000. године.
6. Затегните завртње за монтажу сензора и проверите његов рад. Ако се мотор може покренути у било ком другом положају ручице мењача осим у положају "парк" и "неутрал", сензор треба заменити.
Уклањање и инсталација
7. Искључите кабл са негативног терминала батерије.
8. Повуците ручну кочницу и осигурајте задње точкове. Подигните предњи део возила и подуприте га сигурносним постољима. Скините доње поклопце мотора и померите ручицу ручног мењача у неутрални положај.
9. Одврните навртку и уклоните ручицу ручног мењача.
10. Искључите конектор ожичења.
11. Отпустите завртње за монтажу и уклоните сензор са осовине полуге.
12. Да бисте инсталирали сензор, поравнајте закошења на вратилу са закошењима на сензору и поставите сензор на вратило.
13. Окрећите сензор док се његова неутрална референтна линија не поравна са жлебом на ручици за ручно управљање (видети слику 6.5, а-ц). Чврсто затегните вијке и спојите конектор ожичења.
14. Уградите ручицу ручног мењача, повежите жицу са негативним терминалом акумулатора и проверите рад сензора - мотор би требало да се покрене само у положајима ручице мењача "Парк"/"Неутрално".
