Систем закључавања селектора спречава случајно мењање брзина
Опрез! Пре почетка рада, потребно је деактивирати SRS систем како би се спречило његово случајно активирање и повреде (видети поглавље 12).
Опис
1. Систем закључавања (видети слику 7.1, а-ц) спречава случајно померање ручице мењача из положаја за паркирање или неутрални положај без притискања педале кочнице. Такође спречава вађење кључа из браве за паљење док се ручица мењача не помери у положај за паркирање.

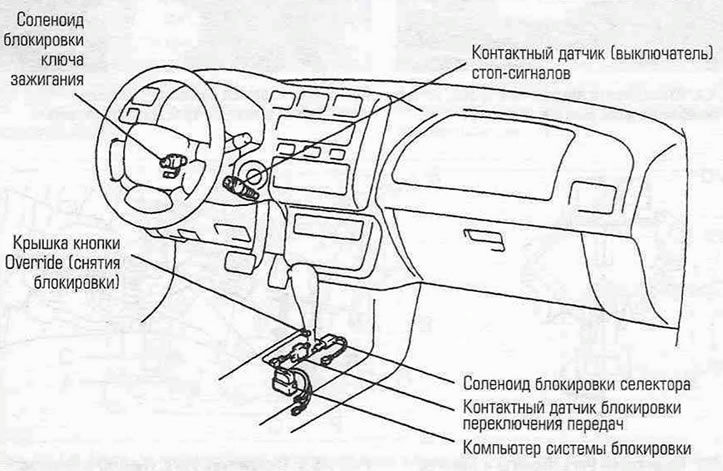

Слика 7.1,а. Компоненте система закључавања - модели из 1996. и 1997. године.

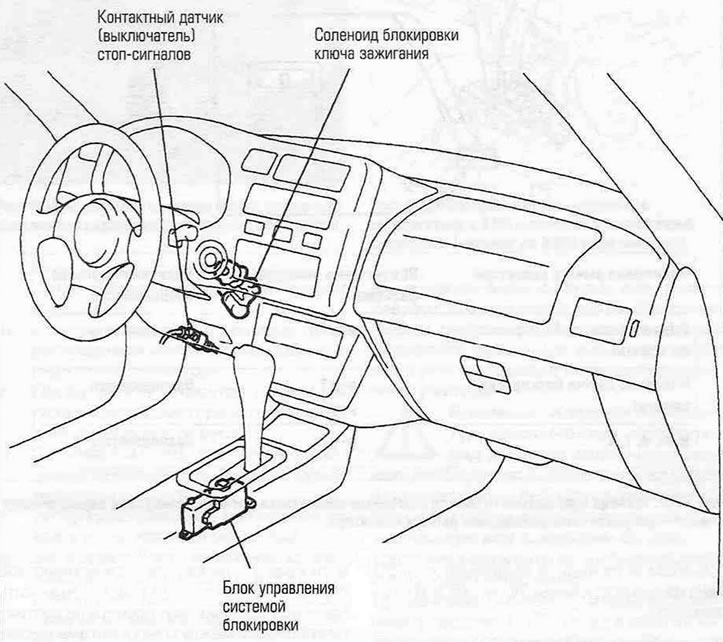

Слика 7.1,б. Компоненте система закључавања - модели произведени 1998-2000. године.

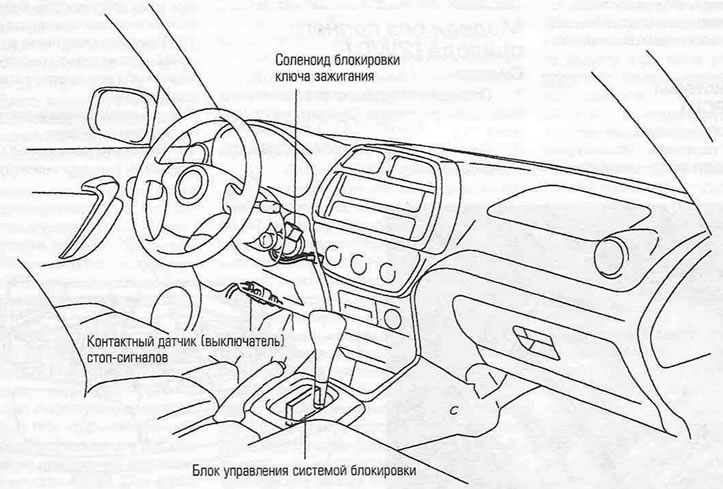

Слика 7.1, ц. Компоненте система закључавања - модели произведени од 2001. године.
Провера
Соленоид за блокаду кључа за паљење
2. Уклоните украсне плоче стуба управљача (видети поглавље 11).
3. Искључите конектор ожичења са соленоида за блокаду кључа за паљење.
4. Користите омметар да измерите отпор између два терминала конектора ожичења соленоида на страни соленоида и проверите да ли је резултат мерења у складу са спецификацијама.
5. Након што извучете две жице из батерије, повежите их на тренутак са истим терминалима - унутар соленоида треба да се чује карактеристичан клик.
Упозорење. Када чујете клик, одмах уклоните жице са терминала соленоида како бисте спречили оштећење соленоида.
6. Ако соленоид не прође барем један од горе наведених тестова, мора се заменити.
Соленоид за закључавање мењача (само за моделе из 1996. и 1997. године)
7. Уклоните централну конзолу (видети поглавље 11).
Информације су преузете са веб-портала: www.toyotaman.ru
8. Искључите конектор ожичења са соленоида за закључавање мењача.
9. Користећи омметар, измерите отпор између два терминала конектора ожичења соленоида на страни соленоида и проверите резултат мерења како бисте били сигурни да је у складу са спецификацијама овог поглавља.
10. Након што извучете две жице из батерије, повежите их на тренутак са истим терминалима - унутар соленоида треба да се чује карактеристичан клик.
Упозорење. Када чујете клик, одмах уклоните жице са терминала соленоида како бисте спречили оштећење соленоида.
11. Ако соленоид не прође барем један од горе наведених тестова, мора се заменити.
Прекидач за закључавање мењача (само за моделе из 1996. и 1997. године)
12. Искључите конектор ожичења и проверите континуитет између терминала конектора приказаних на слици у сваком положају ручице мењача.

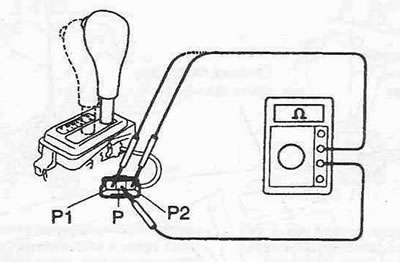

Слика 7.12. Табела проводљивости између прикључака сензора контакта браве мењача на различитим положајима ручице мењача.
| Положај ручице селектора | Развод конектора | Присуство/одсуство проводљивости |
| P (дугме за откључавање није притиснуто) | R-R1 | Проводљивост |
| P (дугме за откључавање притиснуто) | R-R1 Р-Р2 | Проводљивост |
| Р, Н, Б, 2, Л | Р-Р2 | Проводљивост |
13. Ако сензор не прође барем један од горе наведених тестова, мора се напунити пеном.
Електронска контролна јединица (ECU)
14. Ако горе наведене компоненте исправно раде, али систем блокирања не ради, вероватно је да је системски рачунар неисправан. Међутим, пре него што донесете пресуду о рачунару, проверите стање ожичења између компоненти система закључавања како бисте били сигурни да нема прекинутих или кратких спојева у било ком колу.
