Сајла положаја гаса
Напомена: Овај пасус се односи само на моделе произведене пре 2000. године.
Провера
1. Уклоните кућиште ваздушног филтера и канал за усис ваздуха (видети поглавље 4).
2. Нека помоћник притисне папучицу гаса до краја и држи је тамо док не измерите растојање између краја заштитне навлаке сајле и граничника сајле.
3. Ако је резултат мерења у границама приказаним на слици 4.3, кабл не захтева подешавање.

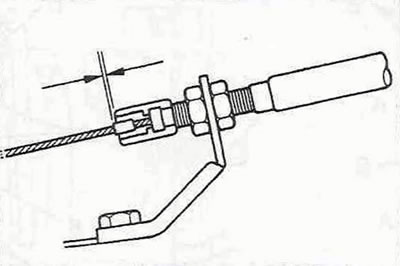

Слика 4.3. Растојање између затварача сајле и краја кућишта треба да буде унутар 0-1 мм када је педала гаса потпуно притиснута (до пода).
Ако постоји неслагање, подесите кабл на следећи начин:
Подешавање
4. Замолите свог асистента да настави да држи педалу у истом положају, док ви отпуштате навртке за подешавање и подешавате зазор на исправну вредност.
5. Чврсто затегните навртке за подешавање и поново проверите зазор. Уверите се да је вентил гаса потпуно отворен када је педала гаса потпуно притиснута.
Уклањање и инсталација
6. Отпустите контранавртке које причвршћују кућиште сајле и одспојите га са носача на кућишту гаса.
7. Извуците тросик од полуге погона гас.
8. Отпустите сајлу из носача на кућишту аутоматског мењача.
9. Пратите путању сајле доле до места где улази у кућиште аутоматског мењача. Отпустите вијак стезаљке сајле.
10. Испустите уље из мењача, уклоните картер и филтер аутоматског мењача (видети поглавље 1А или 1Б).
11. Ако радите на моделу са погоном на 2 точка из 1996. или 1997. године, уклоните два вијка и носач за монтажу цеви хладњака уља. Пажљиво подигните цеви великим одвијачем и извадите их из аутоматског мењача.
12. Уклоните опругу која држи селектор (видети слику 4.12).

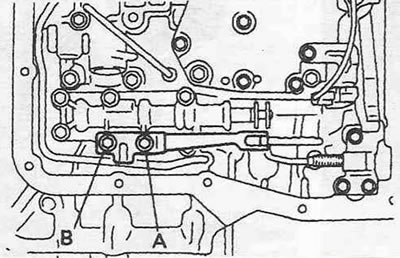

Слика 4.12. Уклоните опругу за задржавање селектора - приказан је модел са погоном на сва четири точка; модели са погоном на 2WD користе само један монтажни вијак:
А - вијак 14 мм;
Б - вијак 37 мм.

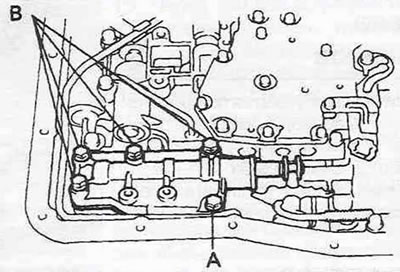

Слика 4.13. На моделима са погоном на сва четири точка, уклоните ове вијке и ручни вентил:
А - вијак 22 мм;
Б - вијак 37 мм.
Напомена. У моделима 2WD фиксирующая пролеће је забодена један болтом, у моделима 4ВД — два закључа.
13. Ако радите на моделу са погоном на сва четири точка, уклоните пет вијака и ручни вентил (видети слику 4.13).
14. Ако радите са моделима 2WD или 1996 1997. године, ослобађање или 4ВД, извуците конекторе каблова од соленоидов (електромагнетних вентила).
15. На моделима са погоном на сва четири точка, одврните вијак и држите га притиснутим, затим пажљиво подигните великим одвијачем и уклоните свих осам цеви за уље.
16. За моделе са погоном на сва четири точка, олабавите завртње за монтажу конектора ожичења и отпустите малу стезаљку цеви за уље, а затим пажљиво подигните и извуците цев (видети слику 4.16).

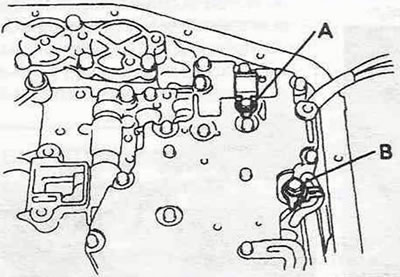

Слика 4.16. На моделима са погоном на сва четири точка, одврните ова два вијка и пажљиво подигните и извуците малу цев за уље; покушајте да га не оштетите:
А - вијак 39 мм;
Б - вијак 43 мм.
17. Одврните завртње за монтажу блока хидрауличног вентила (видети слику 4.17, а-ц).
[Материјал је поново штампан из онлајн ресурса: www.TOYOTAMAN.ru]

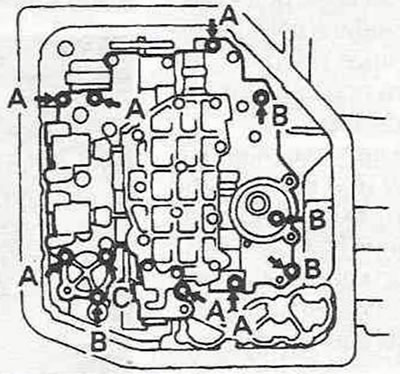

Слика 4.17,а. Вијци за монтажу блока хидрауличних вентила - модели са погоном на 2 точка произведени 1996. и 1997. године:
А - вијак 20 мм;
Б - вијак 30 мм;
C - вијак 55 mm.
Слика 4.17,б. Вијци за монтажу блока хидрауличних вентила - модели са погоном на 2 точка произведени 1998-2000:
А - вијак 20 мм;
Б - вијак 50 мм;
C - вијак 50 mm.

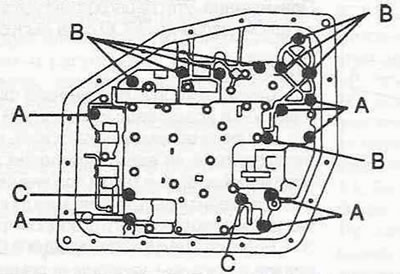

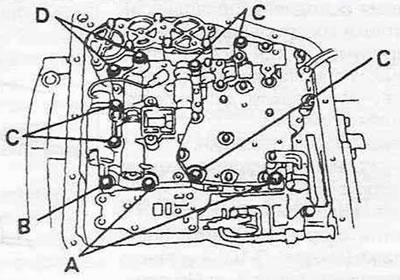

Слика 4.17, ц. Вијци за монтажу блока хидрауличних вентила - модели са погоном на сва четири точка произведени 1996-2000:
А - вијак 22 мм;
Б - вијак 32 мм;
C - вијак 55 mm.
Одспојите блок вентила од мењача и одспојите сајлу положаја гаса од закључавајућег брега на кућишту блока вентила (видети слику 4.17, г).

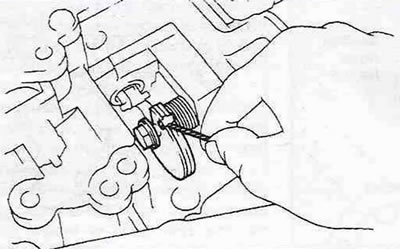

Слика 4.17, д. Након што је хидраулични блок вентила уклоњен из аутоматског мењача, сајла управљања вентилом гаса може се отпустити са брегасте осовине.
18. Уградња сајле положаја гаса врши се обрнутим редоследом од њеног уклањања. Уверите се да су вијци за монтажу хидрауличног блока вентила и припадајући причвршћивачи затегнути обртним моментима наведеним у Спецификацијама. За информације о обртним моментима за монтажне вијке картера аутоматског мењача, као и о прописаној врсти и количини уља за пуњење аутоматског мењача, погледајте поглавље 1А или 1Б.
19. Ако инсталирате нову сајлу положаја гаса, граничник на сајли мора бити затегнут на следећи начин:
- Савијте врх сајле (без причвршћивања на тело гаса) у радијусу од приближно 20 цм.
- Извуците кабл из кућишта док не осетите благи отпор. Поставите кабловски чеп 0,8-7,5 мм од краја кабловског омотача, а затим га кримпујте на кабл.

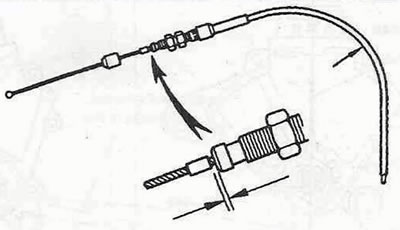

Слика 4.19. Подешавање положаја затварача сајле положаја гаса.
20. Повежите сајлу са кућиштем гаса и носачем, а затим је подесите као што је описано у пасусу. 4 и 5.
