2. Закрепите приводной вал в тисках с мягкими губками.
Разборка
1. Снимите хомуты крепления защитного чехла шарнира равных угловых скоростей.
2. Сдвиньте защитный резиновый чехол на приводной вал и извлеките трехплечевой шарнир из корпуса шарнира.
3. Отметьте взаимное положение трехплечевого шарнира и приводного вала для правильной повторной установки шарнира на вал.
4. Снимите стопорное кольцо крепления трехплечевого шарнира к приводному валу.

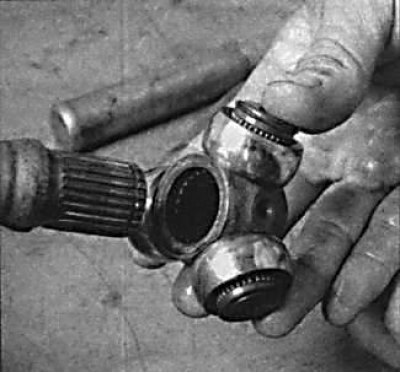

5. Используя молоток и медную выколотку, сбейте трехплечевой шарнир с приводного вала.

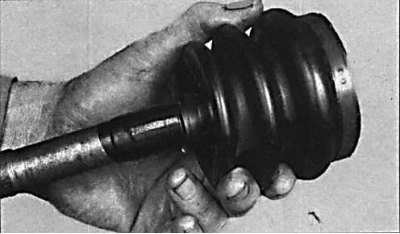

6. Снимите защитный чехол с приводного вала.
Проверка
1. Удалите старую смазку из внутреннего и внешнего шарниров равных угловых скоростей. Используя соответствующий растворитель, очистите шарниры от остатков смазки. Проверьте состояние деталей шарниров равных угловых скоростей на отсутствие износа и точечной коррозии.
Сборка
Приводные валы на моделях с двигателями 5S-FE
1 – противопылевой колпак; 2 – обжимное кольцо; 3 – подшипник; 4 – промежуточный вал; 5 – хомуты крепления защитных чехлов; 6 – трехплечий шарнир; 7 – защитный чехол; 8 – защитный чехол; 9 – стопорное кольцо; 10 – хомуты крепления защитных чехлов; 11 – приводной вал; 12 – тяга стабилизатора поперечной устойчивости; 13 – контргайка; 14 – шплинт; 15 – наконечник рулевой тяги; 16 – левый приводной вал; 17 – стопорное кольцо; 18 – стопорное кольцо; 19 – болт крепления промежуточного подшипника; 20 – правый приводной вал; 21 – защита переднего крыла
Измерение длины приводного вала на моделях с двигателями 5S-FE
1. Оберните шлицевую часть приводного вала липкой лентой и установите на приводной вал защитные чехлы шарниров равных угловых скоростей.
 |  |
2. Снимите липкую ленту со шлицов приводного вала и установите на приводной вал трехплечевой шарнир и закрепите его стопорным кольцом.
3. Заполните смазкой корпус шарнира равных угловых скоростей и смажьте трехплечевой шарнир.
4. Установите трехплечевой шарнир с приводным валом в корпус шарнира.
5. Установите новый защитный чехол на приводной вал так, чтобы фланец защитного чехла установился в канавки приводного вала.
6. Перемещая трехплечевой шарнир в корпусе шарнира, установите требуемую длину приводного вала (см. рис. Измерение длины приводного вала на моделях с двигателями 5S-FE).
Материал републикован с онлайн-сайта www.toyotaman.ru
7. Используя отвертку, выпустите воздух из-под защитного чехла.
8. Закрепите чехол хомутом.
