Шарнир равных угловых скоростей (ШРУС)

Приводы передних колес работают в наиболее тяжелых и неблагоприятных условиях, так как они расположены в зоне наибольшего воздействия влаги и грязи и передают крутящий момент на колеса под постоянно изменяющимися углами и нагрузками. Высокая точность изготовления деталей шарниров, применение высококачественных материалов и смазки обеспечивают надежную работу узла в этих условиях, но только при сохранении герметичности уплотнений. Поэтому техническое обслуживание привода передних колес сводится в основном к периодическому осмотру и проверке состояния защитных чехлов.

Снятие

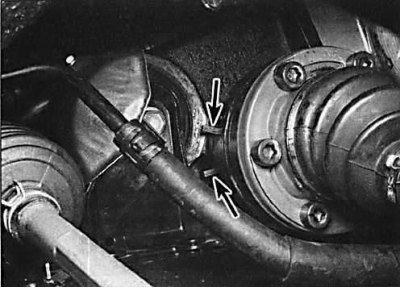

Расположение обжимного кольца крепления промежуточного подшипника правого приводного вала

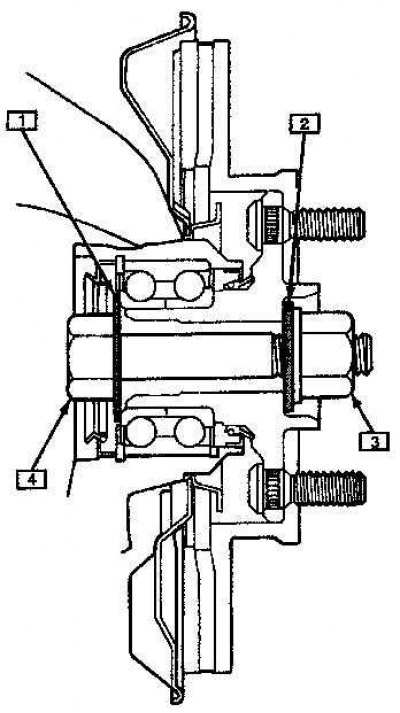

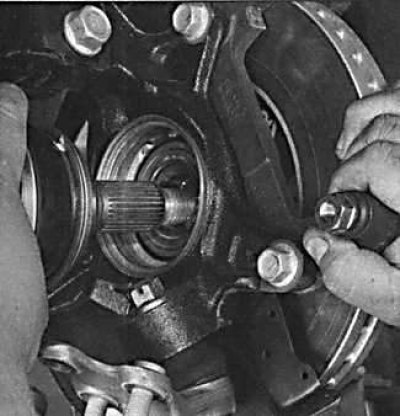

Установка временного болта вместо приводного вала в ступицу переднего колеса

1. Снимите провод массы с аккумулятора.

Внимание! При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения.

Внимание! На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопасности загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.

2. Затяните стояночный тормоз.

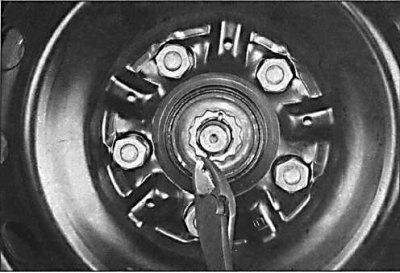

3. Извлеките шплинт и отвинтите контргайку крепления приводного вала к ступице.

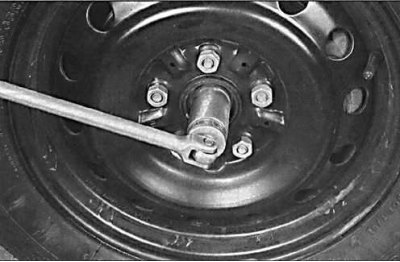

4. Отвинтите на несколько оборотов гайку крепления приводного вала к ступице.


5. Ослабьте гайки крепления колеса, поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите колесо. Полностью отвинтите гайку крепления приводного вала к ступице.

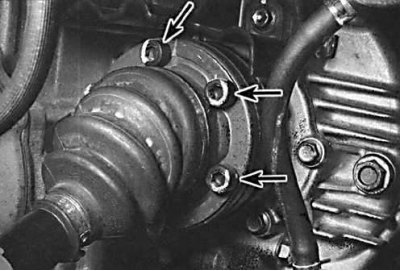

6. Если снимается левый шарнир приводного вала для замены защитного чехла на моделях с двигателями 3VZ-FE или 1 MZ-FE, ослабьте 6 болтов крепления внутреннего шарнира к фланцу дифференциала или фланцу промежуточного вала.

7. Отвинтите гайку, крепящую рулевую тягу к поворотному кулаку и, используя съемник шаровых шарниров, снимите рулевую тягу с поворотного кулака.

8. Отвинтите гайки, крепящие нижний шарнир поворотного кулака к поперечному рычагу и отделите нижний рычаг от шарового шарнира.



9. Отведите ступицу от автомобиля и извлеките внешний конец приводного вала из ступицы.

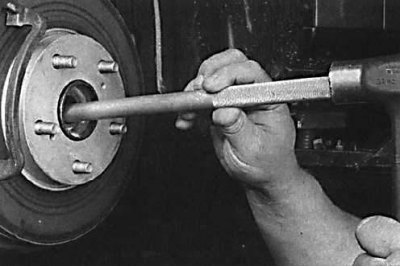

10. Если приводной вал плотно сидит в ступице, временно завинтите гайку крепления ступицы и, используя молоток, выбейте приводной вал из ступицы, одновременно подтягивая колесо автомобиля наружу.

11. Если вы снимаете внутренний шарнир приводного вала из коробки передач, закрепленный стопорным кольцом, предварительно слейте масло из коробки передач.

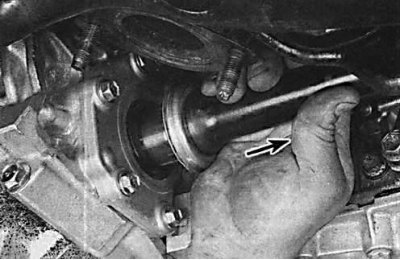

12. На моделях с двигателями 3VZ-FE или 1MZ-FE отвинтите 6 болтов крепления внутреннего шарнира к приводному фланцу коробки передач и снимите шарнир. Если приводной вал снимается для замены уплотнительного кольца дифференциала, извлеките приводной фланец из коробки передач. Для этого вставьте между приводным фланцем и картером коробки передач монтировку и в то время, когда помощник будет тянуть приводной вал наружу, сильно резким ударом по концу монтировки выбейте приводной фланец из зацепления в полуосевой шестерне дифференциала.

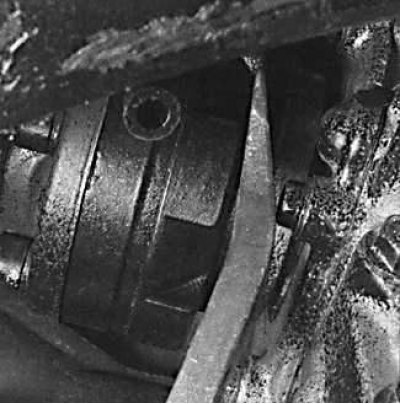

13. При снятии внутреннего шарнира левого приводного вала на моделях с двигателями 5S-FE извлеките приводной вал из коробки передач. Для этого вставьте между внутренним шарниром и картером коробки передач монтировку и в то время, когда помощник будет тянуть приводной вал наружу, сильным резким ударом по концу монтировки выбейте приводной вал из зацепления в полуосевой шестерне дифференциала.

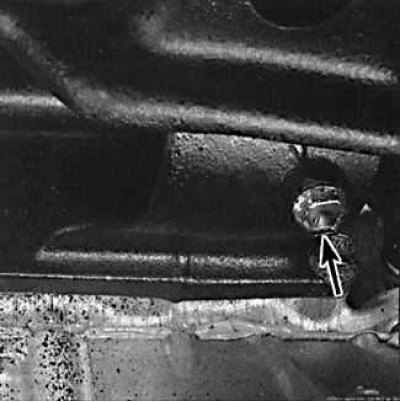

14. Для снятия внутреннего шарнира приводного вала отвинтите болт крепления промежуточного подшипника.

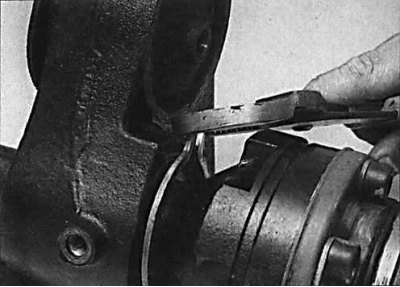

15. Cнимите обжимное кольцо и резко потяните приводной вал наружу. При этом приводной вал должен выйти из зацепления в полуосевой шестерне дифференциала.



16. При этом приводной вал должен выйти из зацепления в полуосевой шестерне дифференциала.

17. Не опускайте автомобиль на колеса со снятыми двумя или одним приводными валами, так как это приведет к повреждению подшипников. Если необходимо переместить автомобиль со снятыми приводными валами, вместо приводного вала в ступицу установите болт с гайкой и двумя большими шайбами (см. рис. Установка временного болта вместо приводного вала в ступицу переднего колеса).

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов.

1. Затяните требуемым моментом болты крепления внутреннего шарнира приводного вала к приводному фланцу коробки передач.

2. При установке левого шарнира со стопорным кольцом замените стопорное кольцо на конце приводного вала. Установите приводной вал в дифференциал, совместив шлицы приводного вала с канавками полуосевых шестерен дифференциала. Вставьте приводной вал в коробку передач до упора.

3. Совместите шлицы приводного вала с пазами в ступице и вставьте приводной вал в ступицу.

4. Залейте масло в коробку передач.
