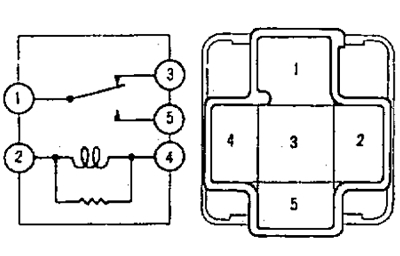

a) Provjerite stalnu vodljivost između priključaka "2" i "4".
b) Provjerite vodljivost između priključaka "1" i "3".
c) Provjerite vodljivost između priključaka "1" i "5".
d) Provjerite postoji li vodljivost između priključaka "1" i "5" i postoji li vodljivost između priključaka "1" i "3" releja kada se napon baterije dovodi na priključke "2" i "4".

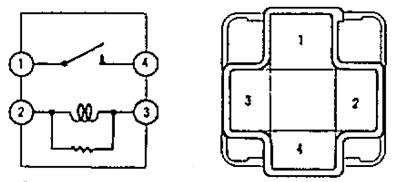

2. Provjera releja ventilatora #3.
a) Provjerite stalnu vodljivost između priključaka "2" i "3".
b) Provjerite vodljivost između priključaka "1" i "4".
c) Provjerite vodljivost između priključaka "1" i "4" releja kada se napon baterije dovodi na priključke "2" i "3".

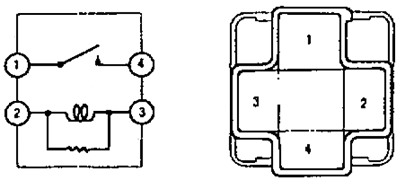

3. Provjera EX-HI releja (tip ploče tipa).
a) Provjerite stalnu vodljivost između priključaka "2" i "3".
[Članak je kopiran s portala: www.TOYOTAMAN.ru]
b) Provjerite vodljivost između priključaka "1" i "4".
c) Provjerite vodljivost između priključaka "1" i "4" releja kada se napon baterije dovodi na priključke "2" i "3".

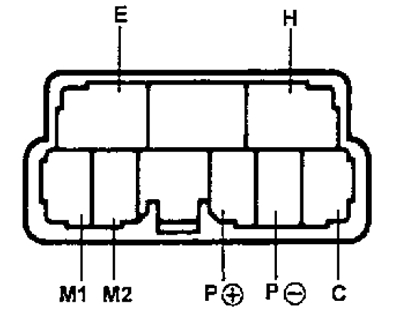

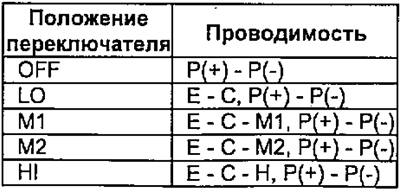

4. Provjera prekidača brzine ventilatora sustava grijanja i klimatizacije (ploča tipa poluge).
Provjerite kontinuitet između priključaka na različitim položajima prekidača brzine ventilatora.

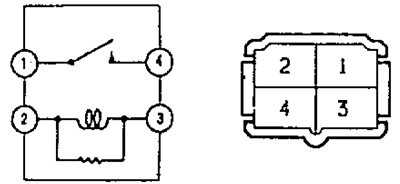

5. Provjera releja za povećanje brzine u praznom hodu kada je grijač uključen (za 2C s pločom s tipkama).
a) Provjerite vodljivost između priključaka "2" i "3".
b) Provjerite vodljivost između priključaka "1" i "4".
c) Provjerite vodljivost između priključaka "1" i "4" releja kada se napon baterije dovodi na priključke "2" i "3".
6. Provjera rada motora ventilatora.
a) Spojite bateriju na priključke "1" (+) i "2" (-) konektora, provjerite glatko okretanje rotora.
b) Izmjerite struju motora.
- Nazivna struja - manje od 3 A

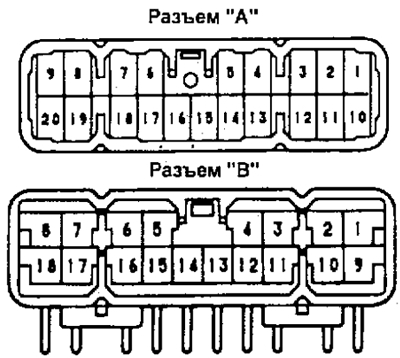

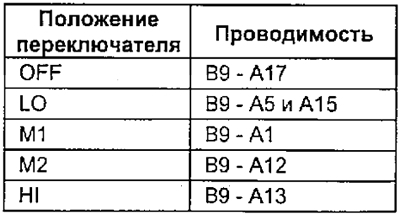

7. Provjera vodljivosti između priključaka "A" i "B" konektora upravljačke ploče (tip ploče tipa) na različitim položajima prekidača brzine ventilatora.
