2. Uklonite bočni ukrasni poklopac i filtar za zrak.
3. Uklonite sljedeće stavke:
Napomena: Prilikom uklanjanja, pogledajte montažni crtež "Isparivač klima uređaja".
a) Završna obrada praga ulaznih vrata.
b) Bočna prednja obloga unutrašnjosti.
c) Držač pretinca za rukavice.
d) Pretinac za rukavice.
d) Završna obrada upravljačke jedinice ventilatora grijača.
e) Zračni kanal br. 3.
g) Spojni zračni kanal.

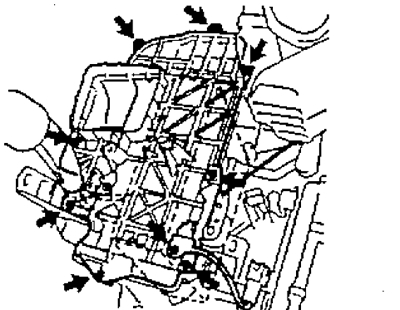

4. Uklonite bočni poklopac br. 1 rashladne jedinice.

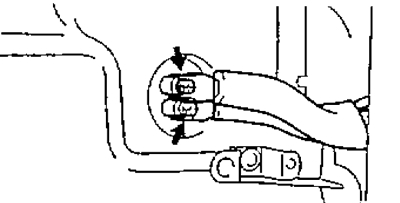

5. Odvijte dva vijka koji pričvršćuju dovodnu i odvodnu cijev rashladnog sredstva.

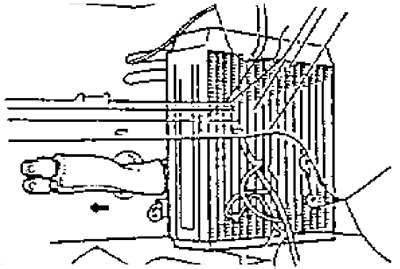

6. Uklonite isparivač iz kućišta rashladne jedinice u smjeru prikazanom na slici.
7. Otpustite dva pričvrsna vijka i uklonite ekspanzijski ventil iz isparivača.
