Struktura bloka cilindra [Toyota Carina T190]

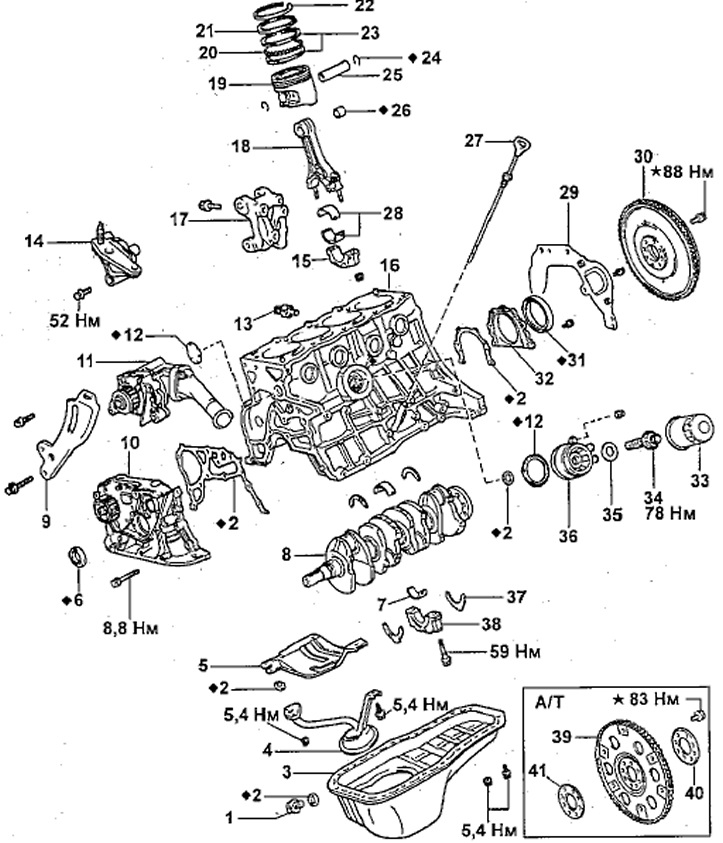

Blok cilindra, dijelovi za rastavljanje i montažu:
1 - odvodni čep,
2 - brtva,
3 - posuda za ulje,
4 - prijemnik ulja,
5 - depresor ulja,
6 - prednja uljna brtva radilice,
7 - glavni ležaj,
8 - radilica,
9 - nosač za podešavanje pogonskog remena generatora,
10 - pumpa za ulje,
11 - pumpa rashladne tekućine i sklop poklopca pumpe rashladne tekućine,
12 - brtva O-prstena,
13 - senzor za kucanje,
14 - desni nosač nosača motora,
15 - donji poklopac klipnjače,
16 - blok cilindra,
17 - nosač pumpe servo upravljača,
18 - klipnjača,
19 - klip,
20 - ekspander prstena strugača ulja,
21 - kompresijski prsten br. 2,
22 - kompresijski prsten br. 1,
23 - strugači prstena za struganje ulja,
24 - pričvrsni prsten,
25 - osovinica klipa,
26 - čahura gornje glave klipnjače,
27 - šipka za mjerenje ulja,
28 - ležaj klipnjače,
29 - stražnja ploča,
30 - zamašnjak (modeli s ručnim mjenjačem),
31 - stražnja uljna brtva radilice,
32 - stražnji držač uljne brtve,
33 - filter ulja,
34 - sigurnosni ventil,
35 - ploča za pranje,
36 - hladnjak ulja,
37 - potisni poluprsten,
38 - poklopac glavnog ležaja,
39 - pogonska ploča pretvarača zakretnog momenta,
40 - stražnja ploča,
41 - odstojna čahura.
