Senzor položaja bregastog vratila (CMP) (modeli proizvedeni od 1998)
Uklanjanje
1. Senzor položaja bregaste osovine detektira položaj klipa cilindra br. 1 kako bi sinkronizirao signale sekvencijalnog ubrizgavanja goriva u svaki cilindar. Ovaj senzor je postavljen na glavu cilindra blizu lančanika bregastog vratila (vidi sliku 10.1, a, b).

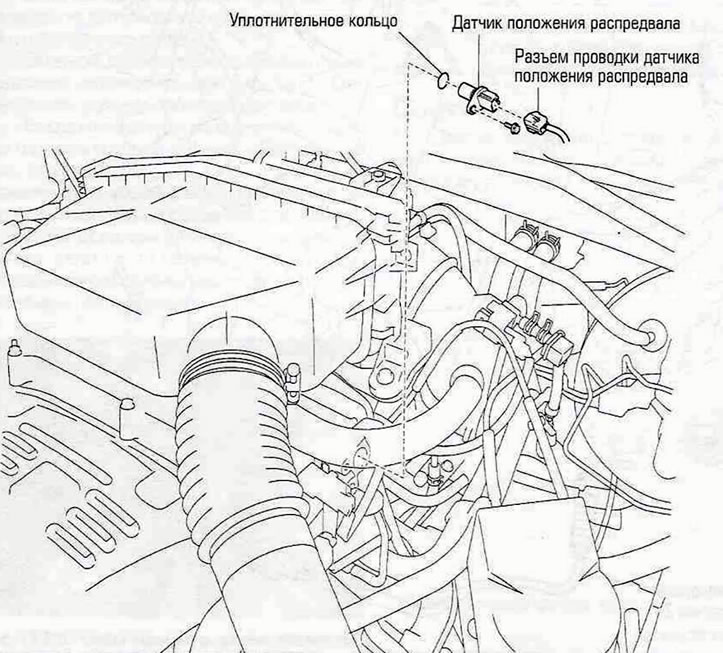

Slika 10.1,a. Senzor položaja bregastog vratila - modeli proizvedeni prije 2000. godine.

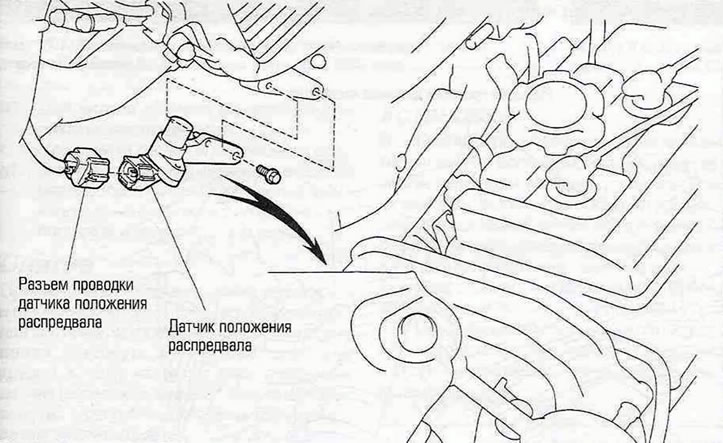

Slika 10.1,b. Senzor položaja bregastog vratila - modeli proizvedeni od 2001.
2. Provjerite je li ključ za paljenje u položaju ISKLJUČENO.
3. Uklonite kućište zračnog filtra (vidi poglavlje 4A).
4. Odspojite konektor ožičenja, odvrnite vijke za montažu i uklonite senzor položaja bregastog vratila s glave cilindra (vidi sliku 10.4).

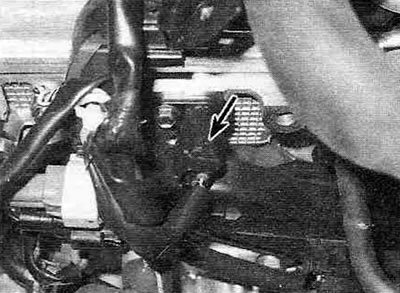

Slika 10.4. Položaj senzora položaja bregastog vratila (prikazano strelicom) u modelima proizvedenim od 2001.
Montaža
5. Ugradnja senzora položaja bregastog vratila vrši se obrnutim redoslijedom od njegovog uklanjanja.
