Kućište zračnog filtera — uklanjanje i ugradnja [Toyota RAV4 XA20]

Kućište zračnog filtera

Uklanjanje

1. Odspojite zasune, skinite poklopac kućišta zračnog filtra i izvadite filtarski element (vidi Poglavlje 1A). Na modelima prije 2000. godine, odvojite konektor kabelskog svežnja od releja za kontrolu proklizavanja na strani kućišta pročistača zraka.

2. Na modelima iz 2001. i novijim, odvojite crijevo za dovod zraka od poklopca kućišta pročistača zraka (vidi sliku 10.2, a, b).

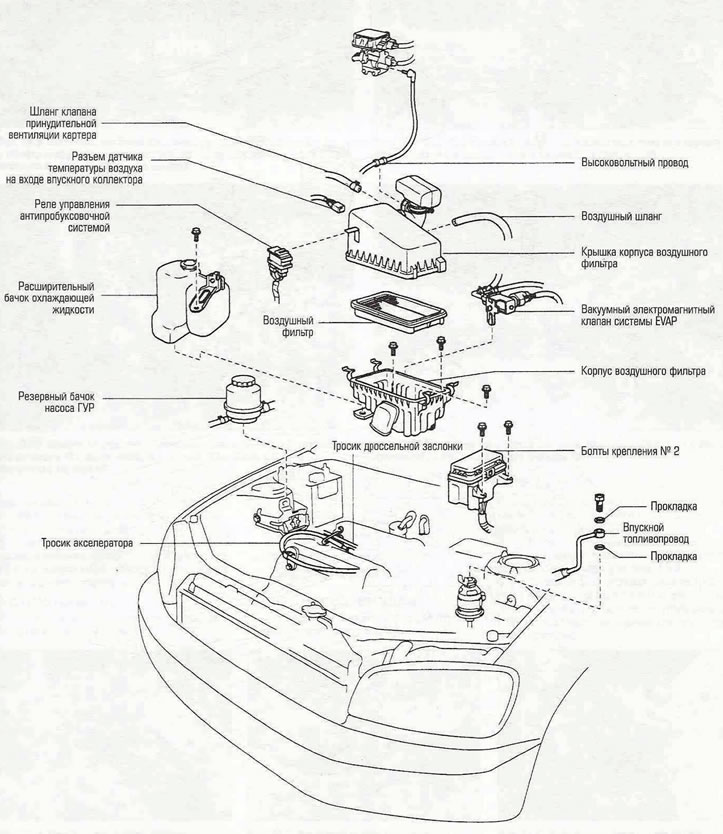

Slika 10.2a. Kućište zračnog filtra i okolne komponente - modeli prije 2000.

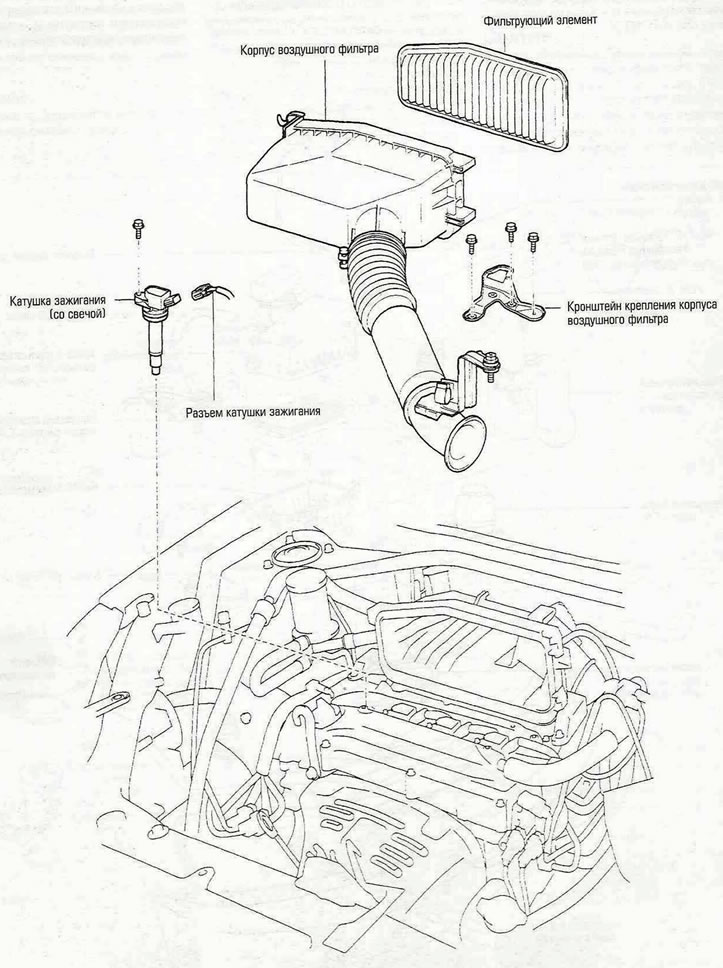

Slika 10.2.6. Rastavljeni prikaz kućišta pročistača zraka i okolnih komponenti - modeli proizvedeni od 2001. godine.

3. Otpustite tri pričvrsna vijka i uklonite sklop zračnog filtra iz motornog prostora (vidi sliku 10.3).

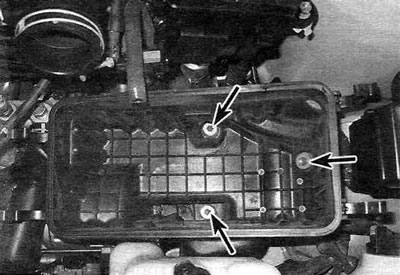

Slika 10.3. Odvrnite tri pričvrsna vijka (prikazano strelicama) i uklonite kućište zračnog filtera iz motornog prostora - prikazano na modelima do 2000.

4. Na modelima iz 2001. i novijim, otpustite pričvrsne kopče poklopca kućišta filtra zraka i uklonite pričvrsni vijak nosača kanala usisnog zraka. Skinite poklopac kućišta zajedno sa sklopom kanala za usis zraka.

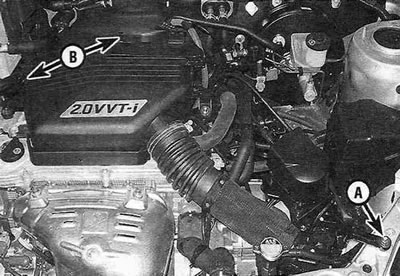

Slika 10.4. Vijak za pričvršćivanje nosača usisnog kanala zraka na kućište (A) i zasun za pričvršćivanje poklopca zračnog filtra (B).

5. Odvojite crijeva sustava za uklanjanje pare goriva od vakuumskog solenoidnog ventila, odvojite konektor ožičenja ovog ventila, odvojite crijevo ventila za ispuštanje iz spremnika od kućišta pročistača zraka i PCV crijevo od poklopca ventila, kao što je prikazano na slici 10.5 (vidi Poglavlje 6A).

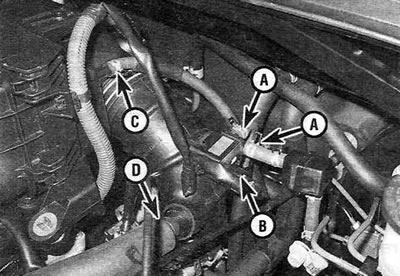

Slika 10.5. Crijeva vakuumskog solenoidnog ventila (A), njegov konektor ožičenja (B), crijevo ventila za odzračivanje (C) i crijevo ventila za ventilaciju kućišta radilice (D).

Nakon otpuštanja stezaljke, odvojite kanal za usis zraka od kućišta leptira za gas.

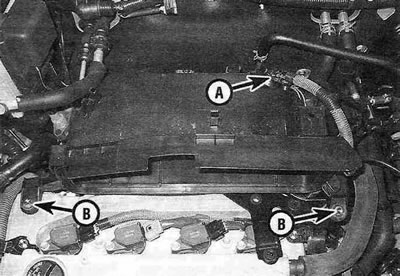

6. Odspojite konektor senzora protoka zraka, odvrnite dva pričvrsna vijka i izvadite kućište filtra zraka iz motornog prostora (vidi sliku 10.6).
