Sustav pozitivne ventilacije kućišta radilice (PCV) [Toyota RAV4 XA20]

1. Sustav prisilne ventilacije kućišta radilice dizajniran je za smanjenje emisija ugljikovodika u atmosferu prisilnim uklanjanjem i naknadnim izgaranjem plinova i para kućišta radilice u cilindrima. To se postiže dovodom svježeg zraka iz zračnog filtera u kućište radilice, a zatim uklanjanjem njegove smjese s plinovima i parama iz kućišta radilice kroz ventil sustava u usisni razvodnik.

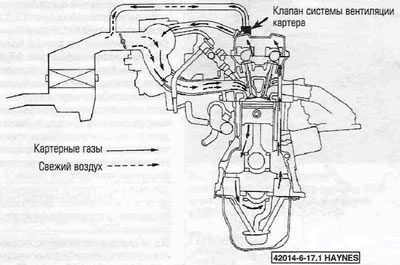

2. Glavne komponente sustava su ventil, linijski filter-separator ulja i vakuumska crijeva koja spajaju ove komponente s motorom. Položaj ventila za pozitivnu ventilaciju kućišta radilice može se vidjeti na slici 17.1,a,b.

3. Kako bi se održao stabilan broj okretaja u praznom hodu, ventil prigušuje protok plinova pri visokom vakuumu u usisnom razvodniku. U lošim radnim uvjetima (na primjer, klipni prstenovi su istrošeni ili slomljeni) sustav usmjerava plinove iz kućišta radilice kroz cijev za ventilaciju kućišta radilice do zračnog filtra za naknadno izgaranje u cilindrima.

[Materijal je ponovno objavljen s online web stranice ToyotaMAN]

4. Provjera i zamjena ventila za ventilaciju kućišta radilice opisana je u poglavlje 1A.
