Zamašnjak/prednja ploča
Uklanjanje
1. Korištenje informacija iz poglavlja 7A ili 7B, uklonite mjenjač. Ako su curenja očita, ovo je dobro vrijeme za zamjenu brtve/O-prstena pumpe (za vozila opremljena automatskim mjenjačem).
2. Skinite spojku (vidi poglavlje 8) (za vozila opremljena ručnim mjenjačem). Ovo je dobra prilika za provjeru/zamjenu komponenti spojke.
3. Upotrijebite središnji probijač ili boju za označavanje zamašnjaka/prednje ploče i radilice kako biste uklonili sve moguće pogreške pri sastavljanju (vidi sliku 14.3).

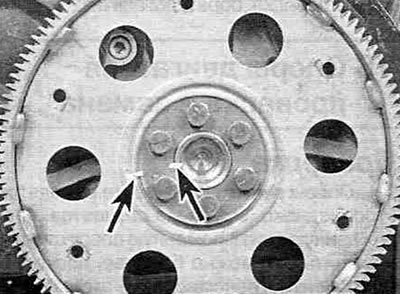

Slika 14.3. Primjena oznaka za poravnanje (prikazano strelicama) na zamašnjaku/prednjoj ploči i radilici.
4. Otpustite vijke za pričvršćivanje zamašnjaka/prednje ploče na radilicu. Blokirajte zamašnjak/prednju ploču od okretanja umetanjem odvijača između zubaca zupčanog prstena.
5. Skinite zamašnjak/prednju ploču s radilice. Zamašnjak je prilično težak, stoga pazite da ga ne ispustite prilikom odvrtanja zadnjeg vijka. U automatskom mjenjaču, odstojne podložne pločice su ugrađene s obje strane prednje ploče (vidi sliku 14.5).

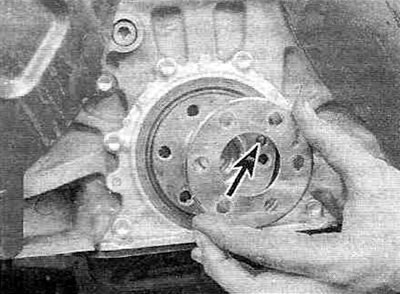

Slika 14.5. Prilikom postavljanja odstojnih podložnih pločica, poravnajte njihove rupe s montažnim klinom (prikazano strelicom).
Nakon što ih uklonite, kako biste izbjegli gubitak, sastavite ih s prednjom pločom.
Izvornik se može pročitati na web stranici ToyotaMan
Montaža
6. Očistite zamašnjak od masti i motornog ulja. Pregledajte spojnu površinu na pukotine, utore zakovica, spaljena područja i neravnine. Manje neravnine mogu se ukloniti brusnim papirom. Provjerite da na zupčastom prstenu zamašnjaka nema oštećenih ili slomljenih zuba. Postavite zamašnjak na ravnu površinu i izmjerite zakrivljenost spojne površine ravnalom.
7. Očistite i pregledajte spojne površine zamašnjaka/prednje ploče i radilice. Ako stražnja uljna brtva radilice propušta, mora se zamijeniti prije ugradnje zamašnjaka/prednje ploče.
8. Postavite zamašnjak/prednju ploču na radilicu i poravnajte oznake za razvod napravljene tijekom skidanja. Neki motori su opremljeni locirajućim klinovima ili rupama za posebne vijke kako bi se osigurala pravilna ugradnja zamašnjaka/prednje ploče. Prilikom ugradnje vijaka nanesite brtvilo za zaključavanje na njihove navojne dijelove.
9. Blokirajte zamašnjak/prednju ploču od okretanja umetanjem odvijača između zubaca zupčanog prstena. Zategnite vijke momentom navedenim u Tehnički podaci. Zategnite križnim uzorkom, u tri do četiri prolaza.
10. Preostale komponente ugradite obrnutim redoslijedom od uklanjanja.
