Eltávolítás
1. Távolítsa el az első kereket.
- Meghúzási nyomaték - 105 Nm
2. Engedje le a szervokormány folyadékot.
3. Szerelje be a motortartó eszközt.

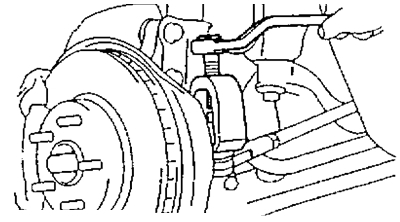

4. Válassza le a kormányrúd végeit a kormánycsukló karokról.
a) Távolítsa el a sasszegeket, és csavarja ki az anyákat.
b) Egy speciális szerszám segítségével válassza le a kormányrúd végeit a kormánycsukló karokról.
Figyelem: Ne sértse meg a csomagtartót.
5. Távolítsa el a motorvédő burkolatot.

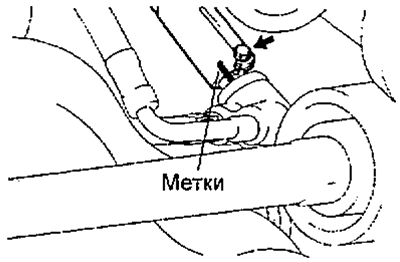

6. Válassza le a kardáncsuklót.
a) Lazítsa meg a csavart, amely a csuklót a kormányoszlop tengelyéhez rögzíti,
b) Csavarja ki a csavart, amely a csuklópántot a csigához rögzíti.
c) Jelölje meg az illesztést és a férget, majd távolítsa el az illesztést.

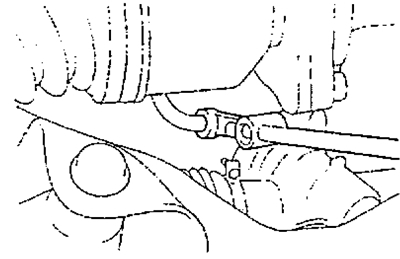

7. Válassza le a visszatérő és nyomócsöveket.
8. (2WD, 4WD automata váltó)

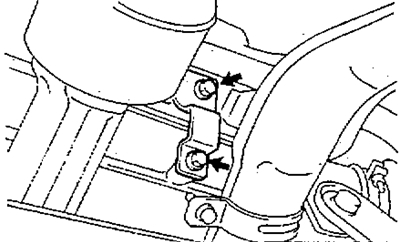

Lazítsa meg a nyomócső tartókonzoljának csavarjait.
 |  |
(4WD, kézi váltó)
Lazítsa meg a bilincs rögzítőcsavarjait.
9. (2WD)
Kösse le a kipufogócsövet.
10. (2WD)

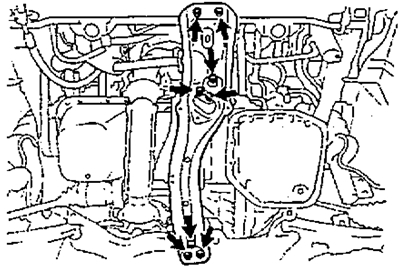

Távolítsa el a hosszanti gerendát.
a) Emelje fel a hosszanti gerendát.
b) Csavarja ki a rögzítőcsavarokat és anyákat, és távolítsa el a hossztartót.

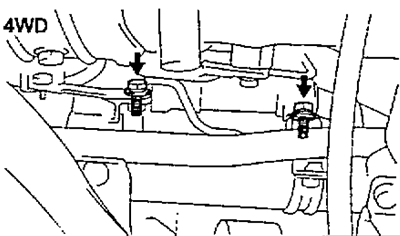

11. (4WD)

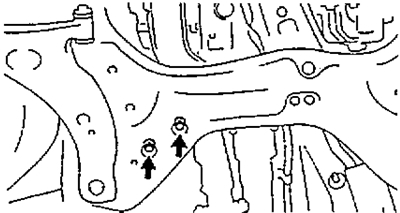

Csavarja ki a kereszttartót rögzítő két csavart.

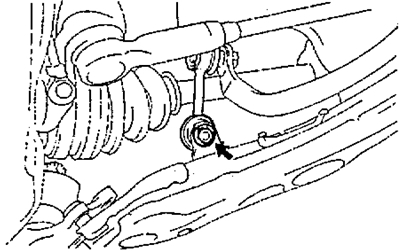

12. Kösse le a stabilizátor rudakat.
13. (2WD)

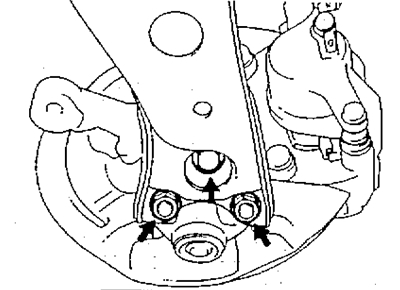

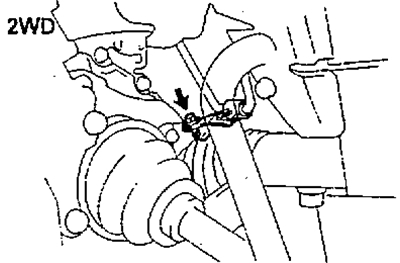

Távolítsa el a csavart és a két anyát, és válassza le az alsó felfüggesztő karokat a gömbcsuklókról.
14. Távolítsa el a kereszttartó egységet.
a) (4WD)

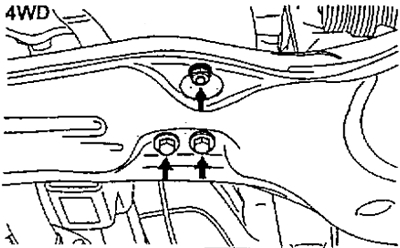

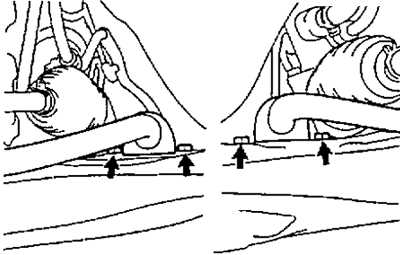

Távolítsa el a négy csavart, és válassza le a bukókeretet a kereszttartóról.
b) (4WD)
Távolítsa el a bukókeretet.

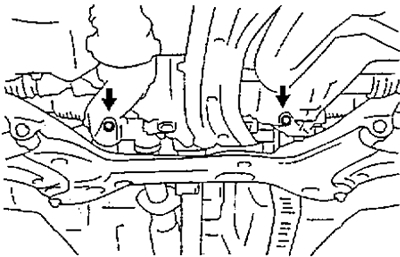

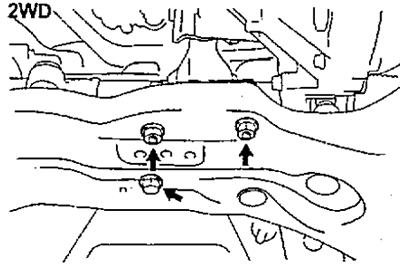

c) Csavarja ki a csavart és a két anyát, és válassza le a kereszttartót a motortartóról.
 |  |
d) Emelje fel a kereszttartót.

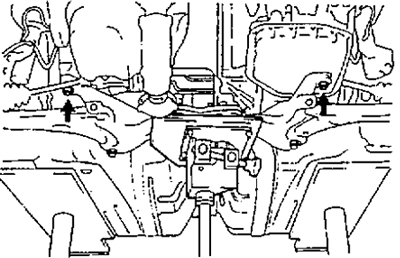

d) Lazítsa meg a csavarokat, és távolítsa el a kiegészítő kereszttartót.
e) (4WD)

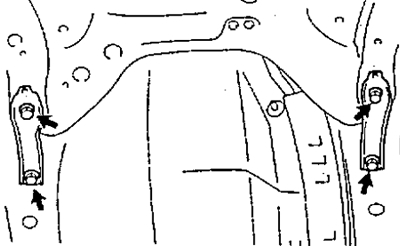

Lazítsa meg a csavarokat, amelyek a kormányművet a kereszttartóhoz rögzítik.
Figyelem: A csavarok eltávolításakor támassza meg a kormányművet.
d) Lazítsa meg a csavarokat, és távolítsa el a kereszttartót a kormányművel együtt.
15. Válassza le a kormányművet a kereszttartóról.
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik.
2. Lásd a szerelési rajzot a csavarok és anyák meghúzási nyomatékairól.
3. A kormánymű felszerelésekor igazítsa az eltávolítás során keletkezett jelöléseket.
4. Ha sasszeget szerel fel a kormányrúd végeit a kormánycsuklókarokhoz rögzítő anyára, az anyát legfeljebb 60°-os szögben lehet elfordítani.
5. A kormánymű felszerelése után:
a) Stabilizálja a felfüggesztést (lásd a fejezetet "Felfüggesztés").
b) Töltse fel a szervokormány folyadékot.
c) Légtelenítse a szervokormány rendszert.
d) Győződjön meg arról, hogy nincs szivárgás a rendszerben.
d) Ellenőrizze a kerekek elfordulási szögeit.
