- Meghúzási nyomaték - 9 Nm
2. Szerelje be az olajleválasztót és az olajgyűjtőt.
3. Szerelje be az olajteknőt.
A) Távolítsa el a régi tömítőanyagot az olajteknő és a blokkcsatlakozó felületéről, ügyelve arra, hogy ne sértse meg az olajteknő és a hengerblokk felületét, az érintkezési felületeket tisztítsa meg oldószerrel.
Megjegyzés: Ne használjon olyan oldószert, amely károsíthatja a festett felületeket.

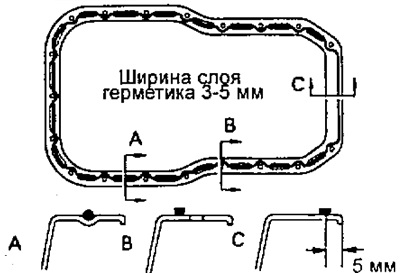

b) Vigyen fel friss tömítőanyagot az edény felületére az ábra szerint.
Megjegyzések:
- - A csőben lévő furatnak biztosítania kell, hogy az extrudált tömítőanyag átmérője 3-5 mm legyen.
- - Az alkatrészeket a tömítőanyag felhordása után 5 percen belül össze kell kötni, ellenkező esetben a tömítőanyagot el kell távolítani és frissen kell felhordani.
- - A tömítőanyag felhordása után a cső fúvókáját el kell távolítani és meg kell tisztítani a tömítőanyag nyomaitól, és a csövet szorosan le kell zárni.
V) Tekerje be 2 anyát és 17 rögzítőcsavart.
- Meghúzási nyomaték - 6 Nm
4. (4WD modellek) Szerelje be a bal oldali merevítőt.
- Meghúzási nyomaték - 38 Nm
5. (2WD modellek) Szerelje be a merevítőt a 6 csavar meghúzásával az ábrán látható sorrendben.
Nyomaték:
- csavar M8 - 21 Nm
- csavar M10 - 44 Nm
6. (2WD modellek) Szerelje fel az elosztó állványt.
- Meghúzási nyomaték - 44 Nm
7. (2WD modellek) Szerelje be a középső gerendát.
8. Szerelje be az olajszintmérő pálcát.
9. Szerelje be a főtengely lánckerekét.
10. Szerelje be a közbenső szíjtárcsát.
11. Szerelje be a vezérműszíjat.
12. Töltse fel a rendszert olajjal.
13. Indítsa be a motort, és ellenőrizze az olajszivárgást.
14. Ellenőrizze az olajszintet.
