Сајла - плоча еквилајзера/полуга за управљање
Уклањање
1. Испустите притисак у систему за гориво, а затим одспојите кабл са негативног терминала акумулатора.
2. Отпустите навртке на одговарајућем точку, подигните задњи део возила и поставите сигурне сигурносне носаче. Поставите клинове испод предњих точкова. Уклоните точак. Уверите се да је ручна кочница потпуно отпуштена, а затим уклоните кочиони добош.
3. Скините кочионе плочице и одспојите сајлу са ручице ручне кочнице (видети параграф 6).
4. Отпустите два вијка за причвршћивање сајле на штитнику кочнице (видети слику 13.4) и провуците сајлу кроз штитник кочнице.

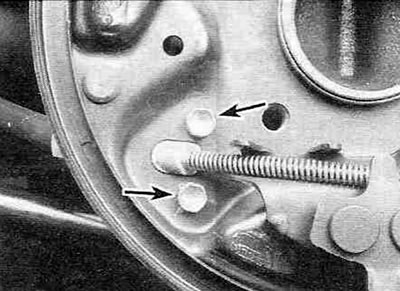

Слика 13.4. Отпустите два вијка за причвршћивање сајле на штитнику кочнице (приказано стрелицама) и провуците сајлу кроз штитник кочнице.
5. Уклоните резервоар за гориво (видети поглавље 4А) и уклоните топлотне штитове са врха издувног система.
6. Отпустите вијке за причвршћивање сајле на вучној вилици и доњем делу возила, а затим одспојите сајлу са плоче изједначивања.
Инсталација
7. Кабл се инсталира обрнутим редоследом од његовог уклањања. Нанесите малу количину масти на крај сајле где се причвршћује за плочу еквилајзера.
8. Након завршетка рада, подесите ручну кочницу (видети параграф 12).
Сајла - плоча еквилајзера/контролна полуга
Уклањање
9. Уклоните централну конзолу (видети поглавље 11).
10. Са потпуно отпуштеном ручном кочницом (ручица у доњем положају), одврните контранавртку и навртку за подешавање (видети параграф 12) и одспојите сајлу са ручице ручне кочнице.
11. Подигните задњи део возила и поставите сигурне сигурносне носаче. Закључајте предње точкове.
12. Уклоните, ако је потребно, горње топлотне штитнике издувног система да бисте приступили плочи изједначивача.
13. Окрените крај кабла за 90° да бисте га одвојили од плоче еквилајзера.
14. Пажљиво подигните и извуците гумену ушицу за кабл на доњој страни возила и провуците кабл кроз ову рупу.
Инсталација
15. Кабл се инсталира обрнутим редоследом од његовог уклањања. Нанесите малу количину масти на крај сајле где се причвршћује за плочу еквилајзера. Такође нанесите силиконски заптивач на заптивну површину гумене чауре како бисте осигурали водонепропусно заптивање.
Оригинални текст је објављен на ToyotaMAN
16. Након завршетка рада, подесите ручну кочницу (видети параграф 12).
