Паливний насос
Увага! Бензин надзвичайно горючий, тому при роботі з паливною системою дотримуйтесь граничної обережності (див. параграф 2).
Зняття
1. Зніміть тиск у паливній системі (див. параграф 2) та відверніть кришку заливної горловини паливного бака.
2. Від'єднайте дріт від негативної клеми акумулятора.
3. Зніміть заднє ліве сидіння з боку пасажира (див. розділ 11).
4. Зніміть кришку технологічного отвору вузла паливний насос/вузол датчика рівня палива в днищі автомобіля (див. малюнок 5.4,а,б).

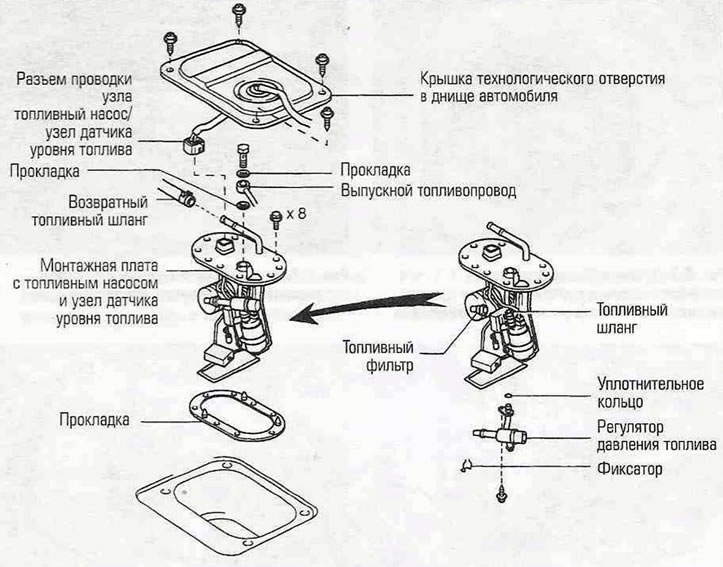

Малюнок 5.4 а. Вузол паливного насоса – моделі до 2000 року випуску.

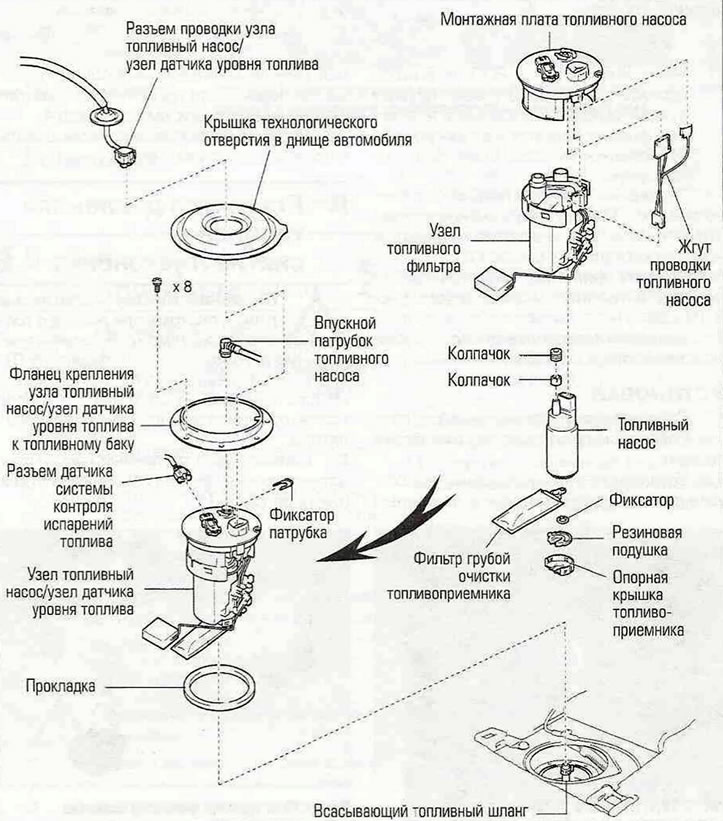

Малюнок 5.4,б. Покомпонентне зображення вузла паливного насоса – моделі випуску з 2001 року.
5. Від'єднайте роз'єм. Від'єднайте паливопровід (див. малюнок 5.5) і датчик тиску парів палива, якщо він є (див. розділ 6А).

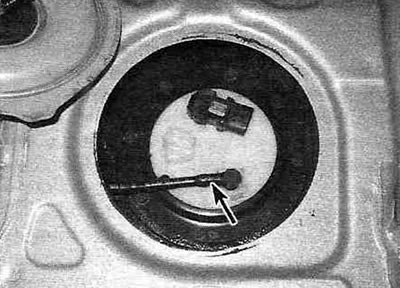

Малюнок 5.5. Щоб дістатися вузла паливного насоса, спочатку зніміть кришку технологічного лючка в днище автомобіля.
6. Відкрутіть болти кріплення вузла паливний насос/датчик рівня палива.
7. Обережно вийміть паливний насос/датчик з паливного бака.
Примітка. На моделях випуску з 2001 року від'єднайте паливний шланг, не виймаючи повністю вузол із технологічного отвору (див. малюнок 5.7).

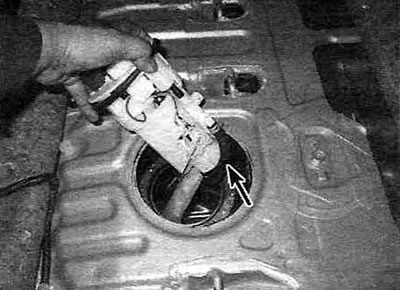

Малюнок 5.7. На моделях випуску з 2001 року від'єднайте всмоктувальний паливний шланг.
8. Від'єднайте роз'єм проводки від корпусу паливного насоса (див. малюнок 5.8).

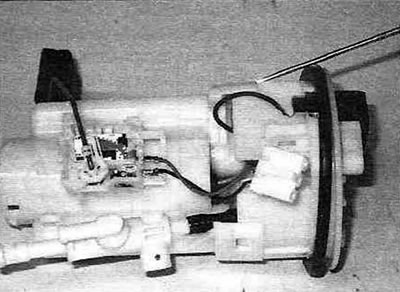

Малюнок 5.8. Від'єднайте роз'єм вузла датчика рівня палива та паливного насоса від основного корпусу.
9. Відокремте паливний насос від вузла:
- На моделях до 2000 року випуску підніміть хомут кріплення шланга вгору, відпустіть хомут кріплення паливного насоса та стягніть його нижню частину з кронштейна (див. малюнок 5.9,а).

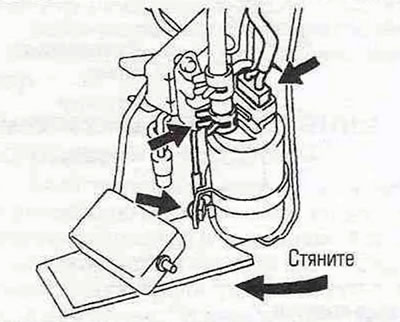

Малюнок 5.9 а. Стягніть нижню частину паливного насоса з кронштейна.
- На моделях випуску від 2001 року від'єднайте вузол датчика рівня палива від монтажної плати. Зніміть паливний фільтр. Зніміть монтажну плату паливного насоса, відтиснувши клямки на корпусі.
- Від'єднайте роз'єм живлення паливного насоса. Зніміть верхній кронштейн, віджавши фіксатори та відокремивши паливний насос від корпусу (див. малюнок 5.9,б,в).

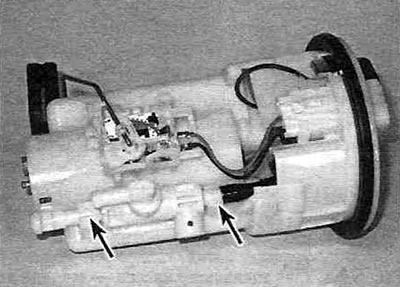

Малюнок 5.9, б. Від'єднайте калібровану трубку від корпусу паливного насоса (показано стрілкою) - Модель випуску з 2001 року.

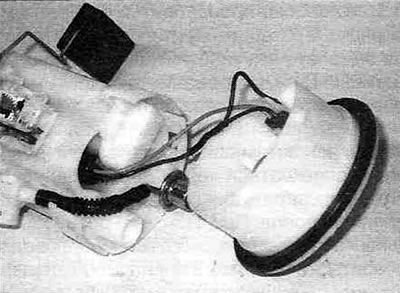

Рис 5.9, ст. Від'єднайте джгут проводки паливного насоса від вузла паливоприймача та відокремте обидва вузли - моделі випуску з 2001 року.
10. Видаліть фіксатор фільтра грубої очистки в паливному насосі (див. малюнок 5.10,а,б).

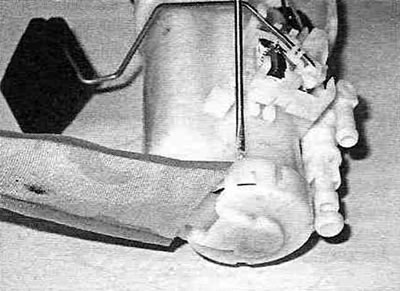

Малюнок 5.10,а. Відокремте опорну кришку паливоприймача та гумову подушку від насоса за допомогою невеликої викрутки.

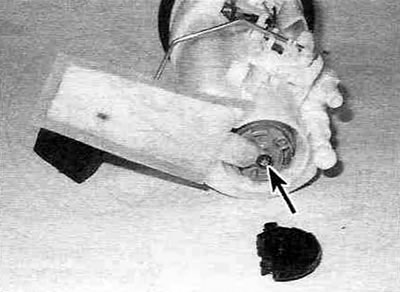

Малюнок 5.10,б. Видаліть фіксатор (показаний стрілкою) та зніміть фільтр грубої очистки палива.
11. Вийміть та огляньте фільтр грубої очистки. Якщо він забруднений, замініть його.
Встановлення
12. Зберіть вузол паливного насоса/датчик у зворотному відношенні до розбирання порядку.
13. Встановіть паливний насос/вузол датчика рівня палива в паливний бак. Підключіть паливопровід та роз'єм проводки. Якщо застосовуються швидкороз'ємні фітинги, див. параграф 4.
14. Встановіть компоненти, що залишилися, в порядку, зворотному зняття.
