Проверка блока цилиндров

1. Очистите блок цилиндров.

• а) Удалите остатки прокладок с рабочих поверхностей блока скребком, шабером, металлической щеткой.
• б) Растворителем и мягкой щеткой окончательно очистите блок цилиндров.

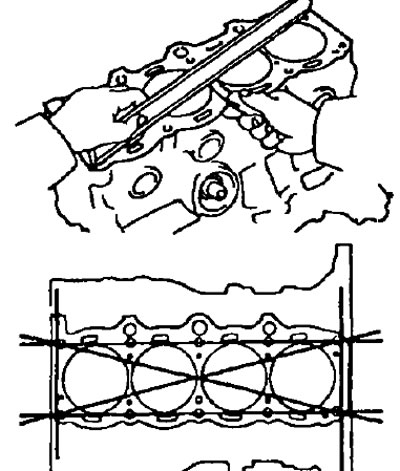

2. Проверьте поверхность газового стыка блока цилиндров на неплоскостность с помощью прецизионной линейки и плоского щупа.

Максимальная неплоскостность:

• 3S-FE, 4S-FE, 3S-GE, 4A-FE, 5E-FE, 7A-FE — 0,05 мм
• 2С, 2С-Т — 0,20 мм

Если неплоскостность превышает указанное значение, замените блок цилиндров или прошлифуйте его.



3. Проверьте зеркало цилиндров на наличие вертикальных царапин.

Если имеется наличие глубоких царапин, то переточите блок цилиндров под ремонтный размер или замените блок цилиндров, при необходимости.

4. Проверьте диаметр цилиндра.

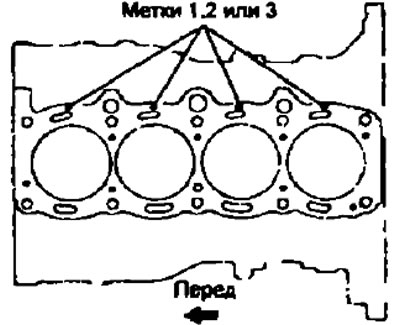

Примечание: имеются три размерных группы стандартных диаметров цилиндров, обозначенных метками "1", "2" и"3" соответственно. Метка нанесена на поверхности блока цилиндров, как показано на рисунке.

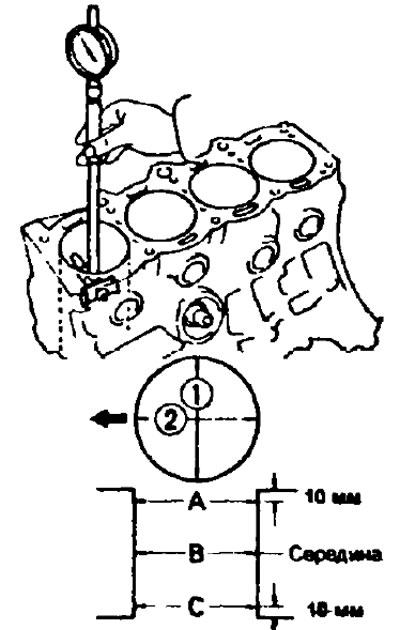

Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А, В и С в поперечном (1) и продольном (2) направлениях, как показано на рисунке.

• Двигатели 4A-FE, 7A-FE:
  • Номинальный диаметр:
    • метка "1" — 81,000-81,010 мм
    • метка "2" — 81,020-81,030 мм
    • метка "3" — 81,010-81,020 мм
  • Максимальный диаметр:
    • номинальный — 81,23 мм
    • ремонтный (0,50) — 81,73 мм
• Двигатели 2С, 2G-T:
  • Номинальный диаметр:
    • метка "1" — 86,000-86,010 мм
    • метка "2" — 86,010-86,020 мм
    • метка "3" — 86,020-86,030 мм
  • Максимальный диаметр:
    • номинальный — 86,23 мм
    • ремонтный (0,50) — 86,73 мм
• Двигатели 3S-FE, 3S-GE:
  • Номинальный диаметр:
    • метка "1" — 86,000-86,010 мм
    • метка "2" — 86,010-86,020 мм
    • метка "3" — 86,020-86,030 мм
  • Максимальный диаметр:
    • номинальный — 86,23 мм
    • ремонтный (0,50) — 86,73 мм
• Двигатель 4S-FE:
  • Номинальный диаметр:
    • метка "1" — 82,500-82,510 мм
    • метка "2" — 82.510-82,520 мм
    • метка "3" — 62,520-82,530 мм
• Двигатель 5E-FE:
  • Номинальный диаметр:
    • метка "1" — 74,000-74,010 мм
    • метка "2" — 74,010-74,020 мм
    • метка "3" — 74,020-74,030 мм
  • Максимальный диаметр — 74,230 мм

Если диаметр больше максимально допустимого, расточите все четыре цилиндра. При необходимости замените блок цилиндров.

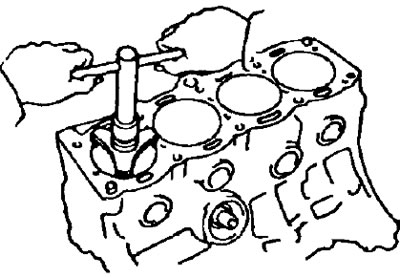

5. Снимите развёрткой гребень в верхней части блока цилиндров, если износ меньше 0,2 мм.
