Внимание! Работата се извършва от двама души.
Премахване и монтиране
1. Вдигнете чашата. Изключете батерията от земята.
2. Отворете вратата и поставете дървени опори под вратата, като ги покриете с парцали.
3. Свалете вътрешния панел на вратата и водния щит.
4. Изключете всички съединители на кабелите, заземяващия проводник и ключалките, закрепващи кабелните снопове. Предварително маркирайте всички конектори и проводници.
5. Свалете гумения багажник от страната на вратата. След това издърпайте кабела през отвора в корпуса, като по този начин го извадите от вратата.

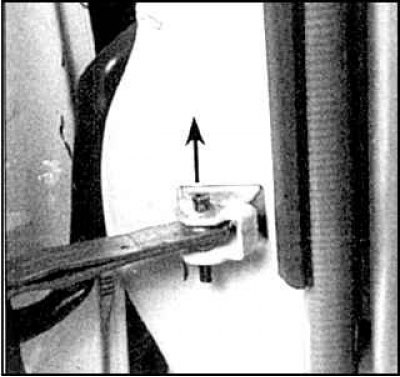

6. Внимателно избийте оста на ограничителя на отварянето на вратата в посоката, посочена от стрелката.
7. Начертайте очертанията на пантите на вратата.

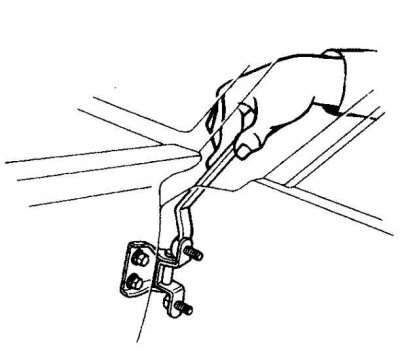

8. Докато държите вратата, разхлабете болтовете на пантите с помощта на специален ключ за разхлабване на болтовете на пантите на вратата и свалете вратата.
9. Монтажът се извършва в обратен ред.
Корекция

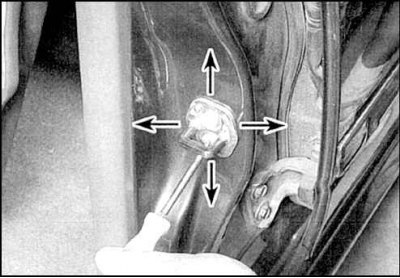

Регулиране на позицията на фиксатора на ключалката
За да регулирате, разхлабете винтовете и преместете фиксатора на ключалката в желаната посока.
1. Преди да регулирате, проверете за луфт в осите на пантите на вратата. Отворете вратата напълно и я разклатете нагоре и надолу, без да разклащате каросерията на автомобила. Ако луфтът в пантите надвишава 1,6 mm, пантите трябва да се сменят.
2. Регулирането на вратата спрямо корпуса се постига чрез преместване на вратата с разхлабени болтове, закрепващи пантите към корпуса или към вратата. Вратите се считат за регулирани, ако горният ръб на вратата е успореден на ръба на покрива на тялото, повърхността на предната врата е изравнена с крилото, повърхността на задната врата е изравнена със задното крило, а долните ръбове на вратите съвпадат с профила на прага. Ако регулирането на вратата не се постига чрез преместване на пантите, тогава между пантите и корпуса (вратата) трябва да се поставят дистанционни елементи (налични за продажба).
3. Свалете вътрешния панел на вратата и водния щит.
4. За да регулирате позицията на затворената врата, очертайте очертанията на резето и се уверете, че резето на ключалката влиза в контакт с центъра на резето. В противен случай регулирайте, като движите ключалката нагоре и надолу.
5. За да регулирате резето странично, уверете се, че вратата е изравнена със съседните панели на тялото (предно или задно крило). В противен случай преместете резето хоризонтално, така че вратата да е наравно със съседните панели на тялото и да се заключва свободно.
