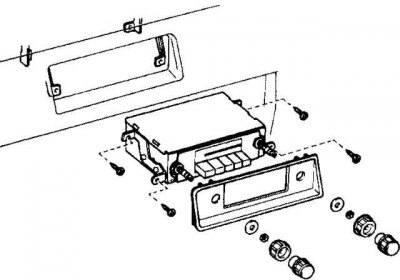

Монтиране на приемника на превозни средства от ранно производство

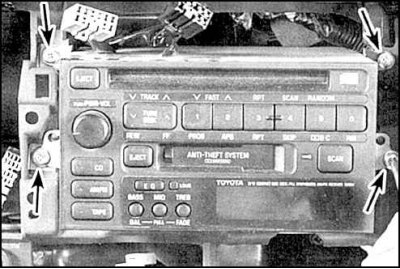

Монтиране на приемника на автомобили от последно производство
Монтажните винтове са обозначени със стрелки.
Конектор за антена и конектор за приемник (на всички коли)
A. Щепсел за антена
B. Конектор за приемник
Премахване и монтиране
1. Изключете батерията от земята.
Приемник
2. При превозни средства от ранно производство свалете ръкохватките за управление на приемника. След това, като използвате дълъг гаечен ключ, развийте гайките на резисторната ролка и отстранете шайбите. Отстранете облицовката на приемника.
3. При по-късно произведени превозни средства отстранете тапицерията на арматурното табло.
4. Разхлабете винтовете и издърпайте приемника към вас, изключете щепсела на антената и кабелите. Извадете приемника.
5. Инсталирайте приемника в обратен ред.
Високоговорител вграден в таблото (ранно производство на автомобили)
6. Извадете приемника.
7. Извадете кутията за съхранение.
8. Развийте монтажните винтове през получените отвори, изключете конектора и извадете високоговорителя.
Вижте източника в интернет ресурса (www.toyotaman.ru)

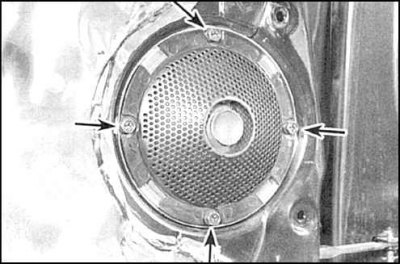

Високоговорител, монтиран на вратата (на късно произведени автомобили)
9. Свалете тапицерията на вратата.
10. Разхлабете монтажните винтове (обозначени със стрелки), изключете конектора и извадете високоговорителя.
11. Монтажът се извършва в обратен ред.
