Змест: Праверка электрапрывада ↓ Праверка рэле кіравання люстэркамі ↓ Праверка цэнтральнага блока кіравання ↓

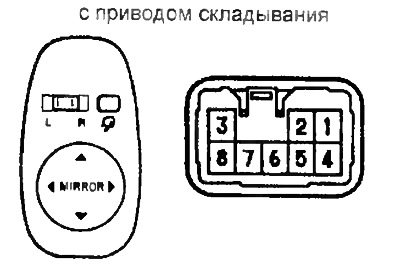

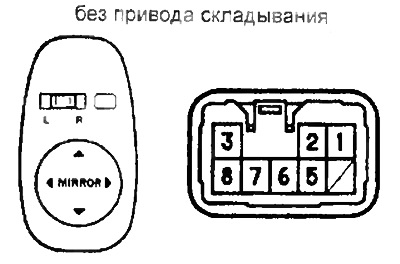

Адлучыце раз'ём перамыкача і праверце праводнасць паміж высновамі па табліцы "Праверка праводнасці перамыкача кіравання люстэркамі".
Праверка электрапрывада
1. Праверка прывада рэгулявання люстэркаў.
а) Падлучыце акумулятарную батарэю да высноў "3" (+) і "2" (-) раздыма, праверце, што люстэрка паварочваецца налева.
б) Памяняйце палярнасць напругі, праверце, што люстэрка паварочваецца направа.
в) Падлучыце акумулятарную батарэю да высноў "1" (+) і "2" (-) раздыма, праверце, што люстэрка паварочваецца ўгару.
г) Памяняйце палярнасць напружання. Праверце, што люстэрка паварочваецца ўніз.
2. Праверка прывада складання.
а) Падлучыце акумулятарную батарэю да высноў "7" (+) і "4" (-) раздыма, праверце, што люстэрка перамяшчаецца ў складзенае становішча.
 |  |
Праверка праводнасці перамыкача кіравання люстэркамі
б) Памяняйце палярнасць напругі, праверце, што люстэрка вяртаецца ў працоўнае становішча.
в) Праверце, што пры націску перамыкача "RETRACT" люстэркі са складзенага становішча перамяшчаюцца ў працоўнае.

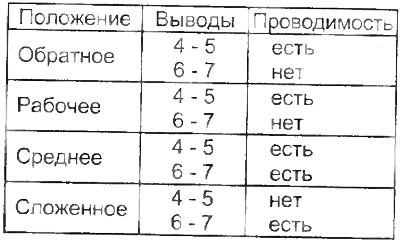

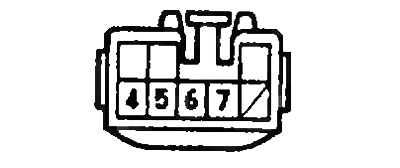

г) Праверка абмежавальных выключальнікаў. Праверце праводнасць паміж вывадамі раздыма па табліцы.
 |  |
Праверка рэле кіравання люстэркамі
Праверце ланцуг па табліцы " Праверка рэле кіравання люстэркамі".
Праверка цэнтральнага блока кіравання
Праверце ланцуг па табліцы "Праверка цэнтральнага блока кіравання (для сістэмы рэгулявання становішча люстэркаў)".
