Bilješka:
- - Temeljito očistite sve dijelove koji se ugrađuju.
- - Prije ugradnje dijelova sve rotirajuće i klizne površine podmažite uljem.
- - Zamijenite sve brtve i brtve novima.
1. Ugradite bregastu osovinu.
a) Ugradite bregasto vratilo na glavu cilindra.

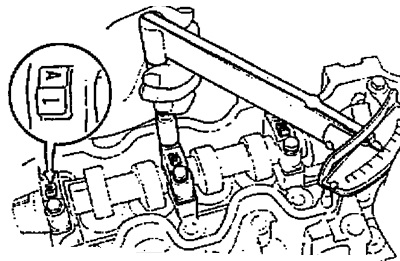

b) Postavite poklopce ležajeva bregastog vratila u skladu s brojevima cilindara i položajem oznaka, kao što je prikazano na slici.

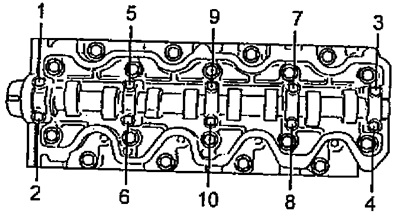

c) Ugradite pričvrsne vijke poklopca ležaja bregastog vratila i ravnomjerno ih zategnite u tri koraka, redoslijedom prikazanim na slici.
- Moment pritezanja - 18 Nm
d) Provjerite toplinske zazore u ventilima i prilagodite ih ako je potrebno.
2. Ugradite glavu cilindra.
A. Ugradite glavu cilindra na blok cilindra.

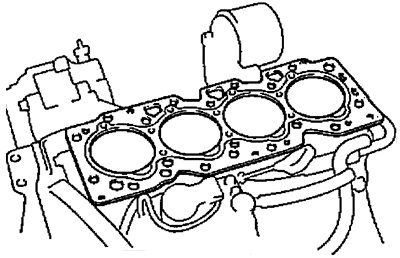

a) Postavite novu brtvu glave cilindra na blok cilindra.
Napomena: obratite pažnju na pravilan položaj prilikom postavljanja brtve.
b) Postavite glavu cilindra na brtvu glave motora.
B. Ugradite vijke glave cilindra.
Bilješka:
- - Vijci glave cilindra se zatežu u tri uzastopna koraka.
- - Ako je bilo koji vijak slomljen ili deformiran, zamijenite ga.
a) Nanesite tanak sloj motornog ulja na navoje i ispod glava pričvrsnih vijaka.
b) Postavite pločaste podloške ispod svakog vijka glave cilindra.

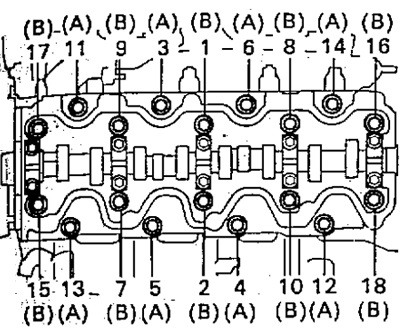

c) Ugradite i zategnite 18 vijaka glave cilindra ravnomjerno u nekoliko koraka u redoslijedu prikazanom na slici.
- Moment pritezanja: - 45 Nm
Napomena: Duljine vijaka "A" i "B" prikazane su na slici.
- "A" - 123 mm
- "B" - 145 mm
Ako neki od vijaka ne zadovoljava navedene vrijednosti, zamijenite ih.

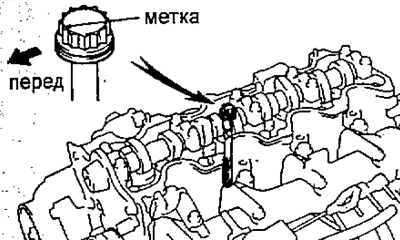

d) Označite prednji dio glave vijka glave cilindra bojom.

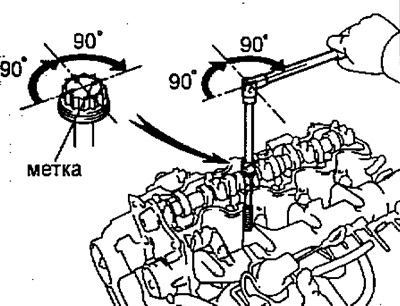

d) Zategnite vijke glave cilindra za 90° gore prikazanim redoslijedom.
e) Ponovno zategnite vijke glave cilindra za još 90°.
g) Provjerite je li naslikana oznaka sada okrenuta unatrag (180° od svog izvornog položaja).
3. Instalirajte kabelski svežanj spajanjem konektora.
4. Ugradite vodilicu mjerne šipke.
5. Spojite crijeva za gorivo.
6. Spojite odvodnu cijev.
- Moment pritezanja - 30 Nm
7. Spojite visokotlačne cijevi za gorivo.
- Moment pritezanja - 30 Nm
8. Spojite cijev rashladnog sredstva.
9. Spojite premosno crijevo rashladnog sredstva i crijevo grijača.
10. Priključite cijev ventila sustav za recikliranje OG (EGR).
Moment pritezanja:
- vijak - 19 Nm
- matica bradavice - 95 Nm
11. Ugradite izlaznu cijev rashladnog sredstva.
- Moment pritezanja - 19 Nm
12. Ugradite remenicu bregastog vratila (pogledajte odjeljak "Zupčasti remen").
13. Postavite razvodni remen (pogledajte odjeljak "Zupčasti remen").
14. Ugradite poklopac glave cilindra (pogledajte odjeljak "Provjera i podešavanje toplinskih zazora u ventilima").
15. Spojite ispušnu cijev.
a) Zategnite 2 pričvrsne matice.
- Moment pritezanja - 63 Nm
b) (2WD) Zategnite 3 matice koje pričvršćuju držač ispušne cijevi.
- Moment pritezanja - 63 Nm
c) (4WD) Zategnite 3 vijka koji pričvršćuju nosač ispušne cijevi.
- Moment pritezanja - 40 Nm
16. Ugradite kabelski svežanj.

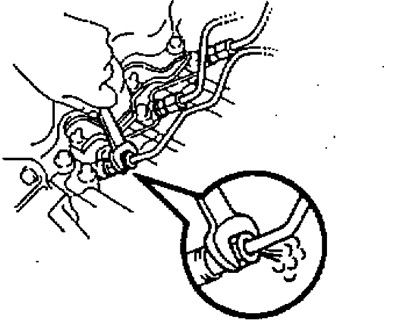

17. Uklonite zrak iz visokotlačnog voda za gorivo.
18. Spojite upravljački kabel ventila za gas (automatski mjenjač).
19. Ugradite vakuumske cijevi.
- Moment pritezanja - 8 Nm
20. Spojite kabel akceleratora na nosač.
- Moment pritezanja - 8 Nm
21. Ugradite poklopac zračnog filtra sa zračnim kanalom.
22. Napunite rashladnim sredstvom.
23. Pokrenite motor i provjerite ima li curenja ulja ili rashladne tekućine.
