2. Válassza le a kardántengelyt a sebességváltóról.

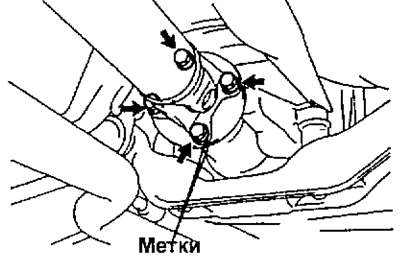

a) Lazítsa meg az ábrán látható négy menetes csatlakozást.
b) Helyezze el a rongyot az ábrán látható módon, hogy elkerülje a tömítés sérülését.

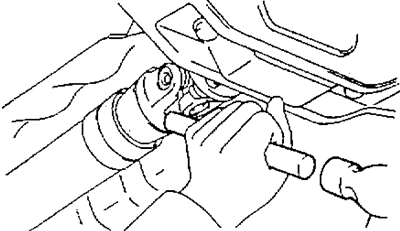

c) Egy sárgaréz rúddal és egy kalapáccsal távolítsa el a hajtótengelyt.
d) Csavarja ki a négy rögzítőcsavart, és válassza le a kardántengelyt.
Megjegyzés: Rögzítse a hajtótengelyt.
3. Távolítsa el a csatlakozó karimát.

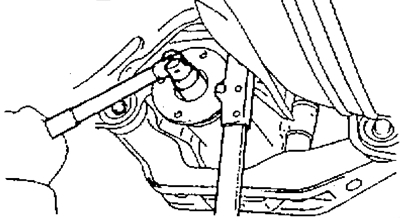

a) Lazítsa meg az anyát.
b) A karimát fogva csavarja ki az anyát.

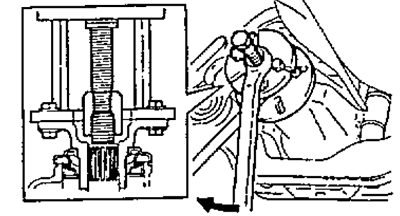

c) Egy lehúzó segítségével távolítsa el a csatlakozó karimát.
4. Távolítsa el az első olajtömítést és az olajterelőt.

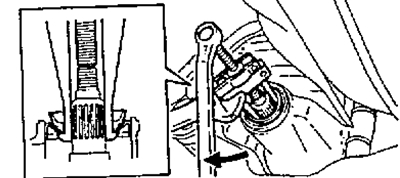

a) Egy lehúzó segítségével távolítsa el az olajtömítést.
b) Távolítsa el az olajterelőt.
5. Távolítsa el az első csapágyat és a távtartó hüvelyt.

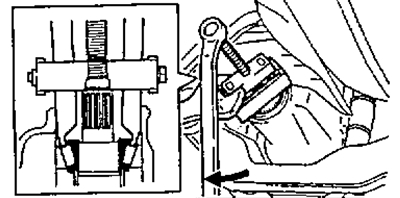

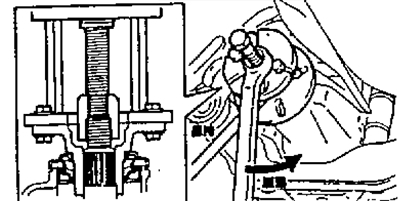

a) Egy lehúzó segítségével távolítsa el az első csapágyat.
b) Távolítsa el a távtartó hüvelyt.
6. Szerelje be az új távtartó hüvelyt és az első csapágyat.
a) Szereljen fel egy új távtartó hüvelyt a tengelyre.

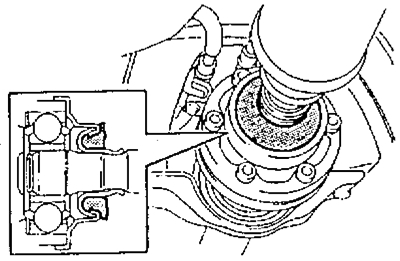

b) Szerelje fel az elülső csapágyat a tengelyre.
7. Szerelje be az olajterelőt és az új tömítést.
a) Szerelje be az olajterelőt.

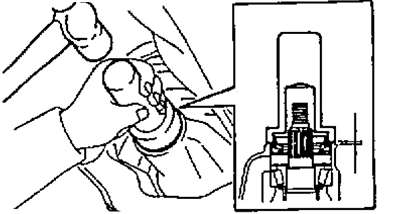

b) Szereljen be egy új tömítést egy drift segítségével.
- Beépítési mélység: 1,7-2,3 mm
c) Kenje be zsírral a tömítőajakot.
8. Szerelje fel a csatlakozó karimát.

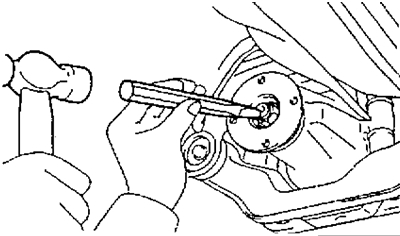

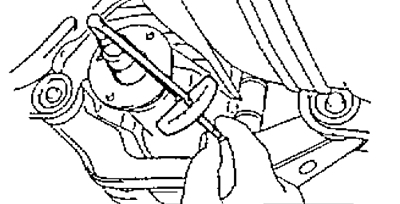

a) Speciális szerszámmal szerelje fel a karimát a tengelyre.
b) Kenje meg zsírral az új csavar meneteit.

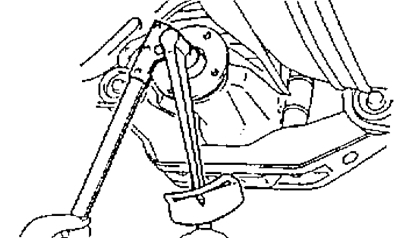

c) Fogja meg a karimát, és húzza meg az anyát.
- Meghúzási nyomaték - 110 Nm
d) Nyomatékkulcs segítségével mérje meg a fő fogaskerék-csapágyak előfeszítését.
Csapágy előfeszítés:
- új - 1,0-1,6 Nm
- korábban használt - 0,5-0,8 Nm
Ha az előfeszítés nagyobb, mint a megengedett érték, cserélje ki a távtartó hüvelyt.
Ha az előfeszítés kisebb, mint a megengedett érték, húzza meg az anyát a megadott meghúzási nyomaték lépéssel, amíg az előterhelés el nem éri a megadott értéket (ne lépje túl a 240 Nm meghúzási nyomatékot).
- Anya meghúzási nyomaték lépése - 13 Nm
Ha az csavar meghúzásakor az előfeszítés meghaladja a megengedett legnagyobb értéket, cserélje ki a távtartó hüvelyt, és ismételje meg a beállítási eljárást.
Megjegyzés: Ne állítsa be az előfeszítést az csavar meglazításával.
9. Rögzítse az anyát és csatlakoztassa a kardántengelyt.
10. Töltse fel a sebességváltót hajtóműolajjal.
