Üzemanyagvezetékek (üzemanyagcsövek) magas nyomás
Eltávolítás
1. Szerelje le az intercoolert (lásd a 14. bekezdést) és a motor felső burkolatai.
2. Csavarja le a befecskendező szelep tápcsövének elosztórendszerének bilincseit rögzítő anyákat, és válassza le a csöveket az elosztórendszerről, majd csavarja le a hollandi anyákat, és vegye le a befecskendező szelep tápvezetékeit a befecskendező csatlakozásokról és az üzemanyag-elosztócsőről. Tekerje be vagy ragassza le ragasztószalaggal a csövekben, a befecskendezőkben és az üzemanyag-elosztócsőben lévő lyukakat (lásd a 10.2. ábrát, a-g).

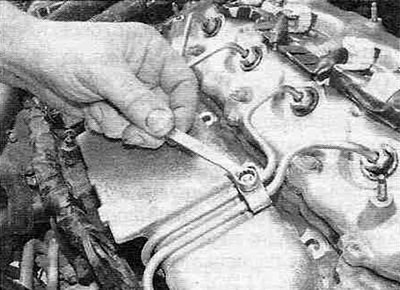

10.2.,a. ábra Lazítsa meg az üzemanyagvezeték bilincseit rögzítő anyákat...

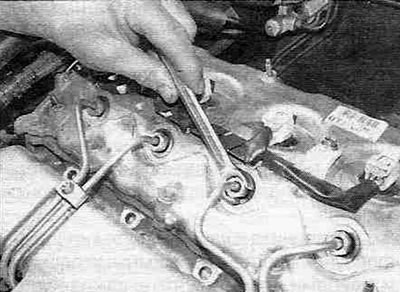

10.2. ábra, b....majd csavarja le a hollandi anyákat...

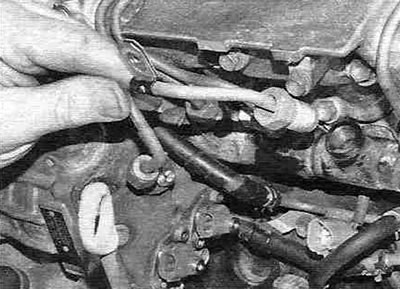

10.2. ábra, c....csatlakoztassa le az üzemanyagvezetékeket a befecskendezőkről.

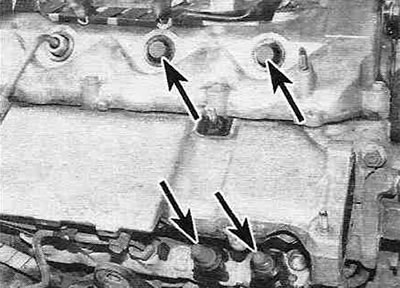

10.2. ábra, d. Tekerje be ragasztószalaggal vagy dugja be a keletkezett lyukakat, hogy megakadályozza a por és a szennyeződés bejutását.
Megjegyzés: A Toyota azt javasolja, hogy az üzemanyag-elosztócső és/vagy a befecskendezők cseréjekor a befecskendezőket ellátó nagynyomású vezetékeket is cseréljék ki.
3. Csavarja le az üzemanyag-beömlővezetéket (csövet) a szívócsonk házához rögzítő csavart, majd csavarja le a hollandi anyákat, és válassza le a csövet az üzemanyag-befecskendező szivattyúról és az üzemanyag-elosztócső csatlakozóiról (lásd a 10.3. ábrát).

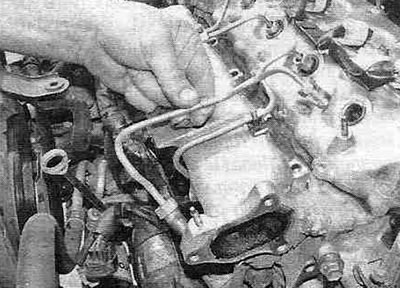

10.3. ábra: A bemeneti üzemanyagvezeték (cső) leválasztása a nagynyomású üzemanyag-szivattyúról és az üzemanyag-elosztócsőről.
Tekerje be ragasztószalaggal, vagy dugja be a keletkezett lyukakat.
Megjegyzés: A Toyota azt javasolja, hogy a befecskendező szivattyú vagy az üzemanyag-elosztócső cseréjekor a nagynyomású üzemanyagvezetéket is cseréljék ki.
Telepítés
4. Szerelje be a nagynyomású üzemanyagvezetékeket a leszerelés fordított sorrendjében. Ügyeljen arra, hogy a hollandi anyákat a megadott nyomatékkal húzza meg. Mivel a dugókulcsfej ide nem alkalmas, használjon speciális "szarkalábak" adaptert (lásd a 10.4. ábrát), vagy egy dugókulcsot.

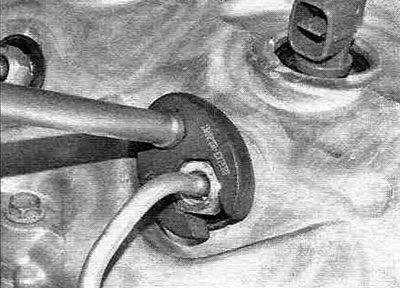

10.4. ábra. A hollandi anyák megadott nyomatékkal történő meghúzása szarkalábas adapterrel.
