Főtengely helyzetérzékelő (CPS)
Eltávolítás
1. A főtengely helyzetérzékelője határozza meg az egyes hengerek befecskendezési és gyújtási idejét. A 2000 előtt gyártott modellekben a főtengely helyzetérzékelője a vezérműszíj burkolata alatt található, a főtengely forgattyús mechanizmusa közelében. A 2001 óta gyártott modellekben a főtengely helyzetérzékelőjét a vezérműlánc burkolatára, a főtengely-szíjtárcsa közelében kell felszerelni. Amennyiben a főtengely pozíció szenzor, valamint az áramkör okozhat a megfelelő hibakód tárolható, az ECM memóriájában (lásd a 2. bekezdést).
2. Válassza le a kábelt az akkumulátor negatív pólusáról.
3. A jármű alatt dolgozva távolítsa el a kerékjárati ív bélését (lásd a 11. fejezetet).
4. A 2000 előtt gyártott modellekben a főtengely helyzetérzékelőjéhez való hozzáféréshez el kell távolítani a vezérműfedőt (lásd a 9.4.a és b ábrát); ez az eljárás a következőben van leírva: 2A. fejezet.

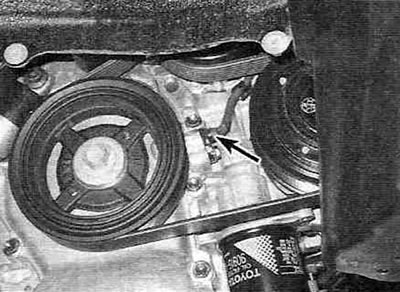

9.4.a. ábra: A főtengely helyzetérzékelő kábelkötegének helye (a nyíllal jelölve) — 1996-ban gyártott modell.

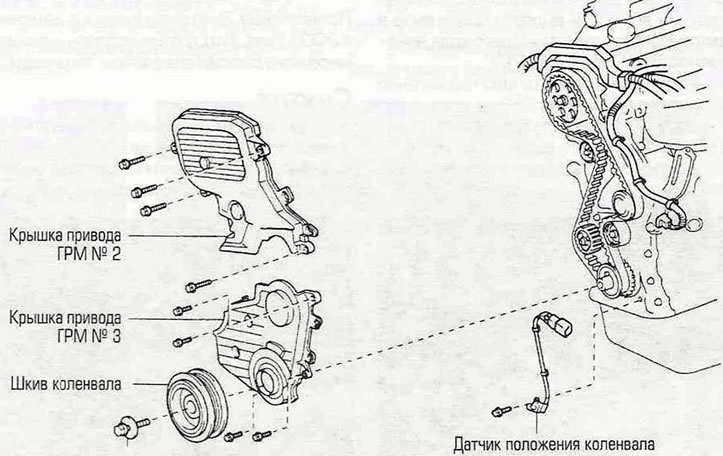

9.4,b. ábra: Főtengely helyzetérzékelő és kapcsolódó alkatrészek - 2000 előtt gyártott modellek.
5. Válassza le a kábelcsatlakozót a főtengely helyzetérzékelőről (lásd a 9.5. ábrát).

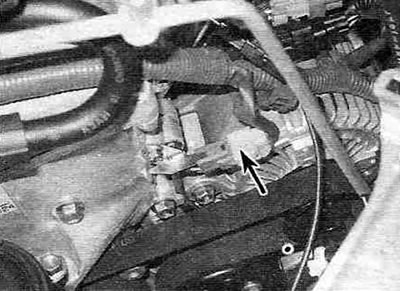

9.5. ábra. Főtengely helyzetérzékelő kábelköteg csatlakozója (a nyíllal jelölve) — 2001 óta gyártott modell.
6. Lazítsa meg a rögzítőcsavart és válassza le az érzékelőt (lásd a 9.6. ábrát).

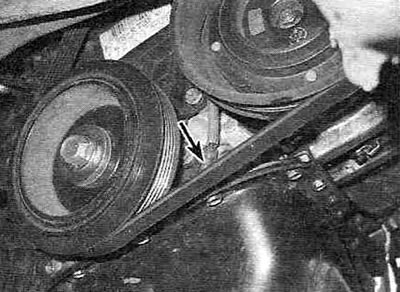

9.6. ábra A főtengely helyzetérzékelő helye (a nyíllal jelölve) a 2001 óta gyártott modellekben.
Telepítés
7. A főtengely helyzetérzékelő beszerelése az eltávolításának fordított sorrendjében történik.
