Demontare și instalare ventilatorului
Notă: Când demontați și instalați ventilatorul, consultați desenul de ansamblu "Ventilator de încălzire și aer condiționat".
Demontarea si montarea ventilatorului
Notă: Când dezasamblați și asamblați ventilatorul, consultați desenul de asamblare "Ventilator de încălzire și aer condiționat".

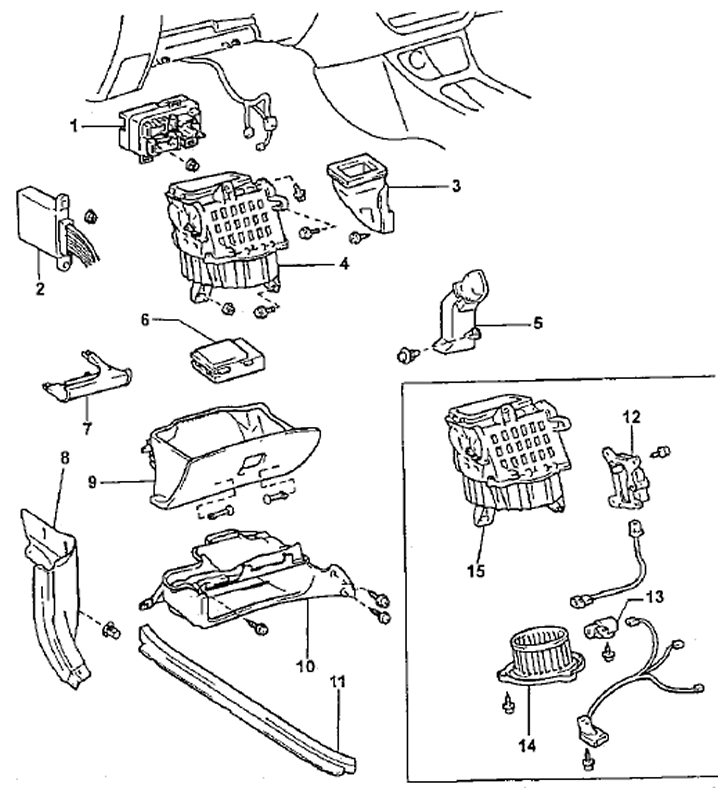

Ventilatorul sistemului de incalzire si aer conditionat
1 - suport conector,
2 - unitate de control al motorului,
3 - conducta de aer de conectare,
4 - ansamblu carcasa ventilatorului,
5 - conducta de aer nr. 3,
6 - amplificator aer conditionat (panou tip pârghie),
7 - garnitură suport conector,
8 - ornamente laterale față,
9 - cutie de depozitare,
10 - suport pentru torpedo,
11 - ornamentul pragului ușii din față,
12 - servomotor clapeta admisie aer (tip panou cu butoane),
13 - releu EX-XI (tip panou cu butoane),
14 - motor electric asamblat cu un ventilator,
15 - carcasa ventilatorului.
