Провера и подешавање зазора вентила
Напомена: Ови модели су опремљени ваздушним јастуцима. Увек закључајте SRS када радите у непосредној близини његових компоненти како бисте спречили могућност случајног активирања ваздушних јастука, што би могло довести до озбиљних повреда (видети поглавље 12).
Напомена: Биће вам потребан посебан алат да бисте извршили следећи поступак ако подешавате зазоре без скидања брегастих вратила. Алтернатива овоме је да се подешавање изврши уклањањем брегасте осовине (осовина), након што се претходно измери зазор (видети доле).
Провера
1. Искључите уземљење (-) са батерије.
2. Скините поклопац вентила као што је описано у поглавље 2Б.
3. Док окрећете радилицу, поставите усисну брегасту осовину тако да радне избочине њених брегастих осовина изнад усисних вентила цилиндра бр. 1 буду усмерене нагоре, затим, користећи комплет равних мерних мерних инструмента, измерите зазоре између брегастих осовина и подлошки за подешавање. Забележите резултате мерења који не испуњавају стандарде Спецификације. Затим, окрећући радилицу, поставите издувну брегасту осовину тако да радни избочци њених брегастих осовина изнад издувних вентила цилиндра бр. 1 буду усмерени нагоре, измерите зазоре и забележите резултате оних мерења која не испуњавају стандарде Спецификације. Ове белешке ће бити корисне касније за одређивање дебљине новоинсталираних подлошки за подешавање. Измерите зазоре вентила преосталих цилиндара истим редоследом.
Подешавање
Напомена. На свим моделима са дизел моторима за подешавање зазора се користе посебне регулировочные подлошке, који су постављени на горњи део пусхер вентила.
4. Ако величина размака не одговара оној наведеној у Спецификације, потребно га је прилагодити. Док окрећете радилицу, подесите брегасту осовину тако да радни избочина брегасте осовине изнад вентила који се подешава буде усмерена нагоре у односу на подлошку за подешавање.
5. Окрените прорез на врху подизача вентила према себи да бисте омогућили приступ подлошци за подешавање, затим инсталирајте алат ("клешта") као што је приказано на слици, стисните их, савладавајући дејство опруге вентила. Док држите вентил отворен на овај начин, поставите задржавајућу "стопицу". Уклоните подлошку за подешавање помоћу малог одвијача, магнета или пинцете (клешта са заобљеним врхом) (видети слику 23.5, а-ц).

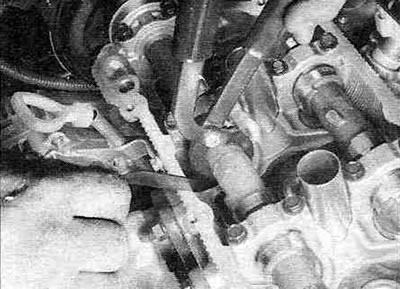

Слика 23.5,а. Инсталирајте стезни уређај и, стиснувши ручке, притисните потискивач, а затим га фиксирајте.

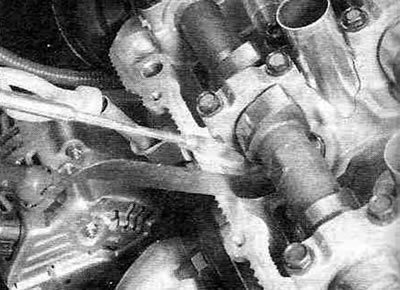

Слика 23.5, б. Након што сте причврстили потискивач, уклоните подлошку за подешавање помоћу малог одвијача или...

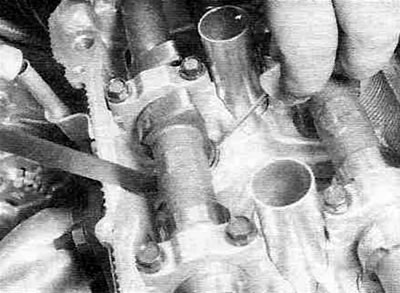

Слика 23.5, у... пинцета (клешта са зашиљеним врхом) или магнет, као што је приказано на слици.
6. Ако немате уређај за пресовање, онда ћете за подешавање зазора морати уклонити једну или (ако је потребно) две брегасте осовине (видети поглавље 2Б).
7. Измерите дебљину старе подлошке за подешавање микрометром (видети слику 23.7).

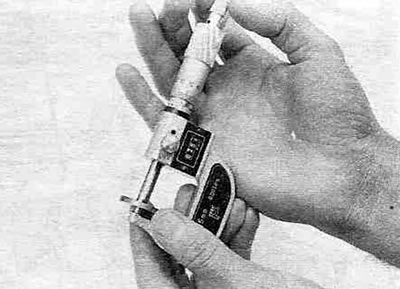

Слика 23.7. Измерите дебљину подлошке за подешавање микрометром.
Да бисте израчунали исправну дебљину нове подлошке, користите формулу:
N = T + (A - V), где је:
N је дебљина нове подлошке, T је дебљина старе подлошке, A је измерена вредност зазора, V је потребна вредност зазора (преузети из Спецификација).
8. Изаберите нову подлошку за подешавање дебљине која је најближа вредности израчунатој помоћу дате формуле.
Напомена: Приликом замене подлошки за подешавање, дозвољено је уградити (поново уградити) старе подлошке након мерења њихове дебљине микрометром.
9. Инсталирајте уређај за притискање као што је описано у тачки 5 (видети слику 23.5,а), затим, притискајући и фиксирајући потискивач, инсталирајте нову (или одговарајућу стару) подлошку за подешавање. Измерите размак мерним инструментом како бисте били сигурни да су прорачуни тачни.
10. Поновите овај поступак за све преостале вентиле чији зазор треба подесити. Ако нисте користили цедиљку, пратите упутства у пасусу. 11.
11. Поставите подизач вентила са замењеном подлошком за подешавање на место, претходно их подмазујући истом машћу која је коришћена приликом уградње брегасте осовине.
Напомена: Нанесите танак слој масти на врх подизач вентила где је у контакту са стаблом вентила, радном површином и бочном површином подизач вентила.
(Оригинал се може пронаћи на овом ресурсу: «www.ToyotaMAN.ru»)
12. Инсталирајте распредвал (распредвалы) (видети поглавље 2Б).
13. Инсталирајте поклопац вентила и све остало обрнутим редоследом од уклањања.
