Мониторинг на състоянието на регулатора
1. Свалете капака на регулатора.

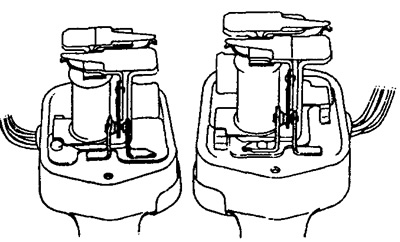

2. Проверете състоянието на точковите контактни повърхности (изгаряне и повреда).
Ако има дефекти, сменете регулатора.
3. Проверете съпротивлението между клемите.

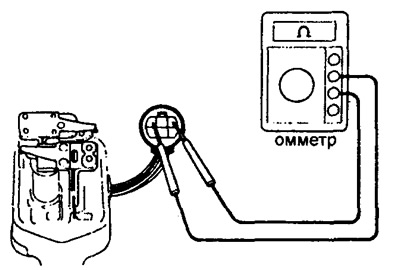

а) С помощта на омметър измерете съпротивлението между клеми "IG" и "F".
Съпротива (регулатор на напрежението):
- в покой - 0 Ohm
- изтеглен, приблизително 110м

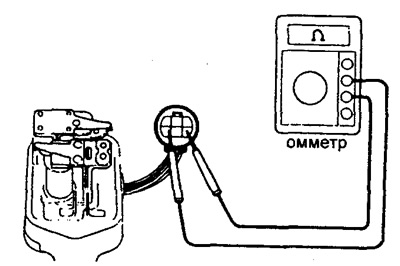

b) С помощта на омметър измерете съпротивлението между клеми "L" и "E".
Съпротива (реле за напрежение):
- в покой - 0 Ohm
- изтеглено приблизително - 100 Ohm

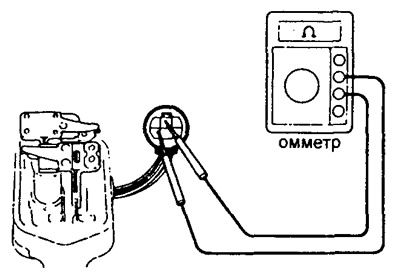

в) С помощта на омметър измерете съпротивлението между клеми "B" и "E".
Съпротива (реле за напрежение):
- в покой - безкрайност
- изтеглено приблизително - 100 Ohm

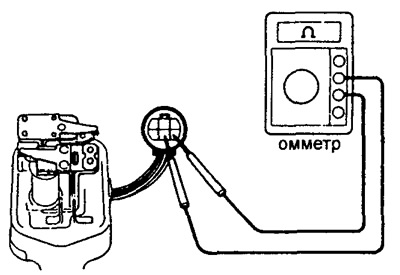

d) С помощта на омметър измерете съпротивлението между клеми "B" и "L".
Съпротива (реле за напрежение):
- в покой - безкрайност
- изтеглено - 0 Ohm
г) С помощта на омметър измерете съпротивлението между клеми "N" и "E".
- Съпротивление: приблизително 24 ома.

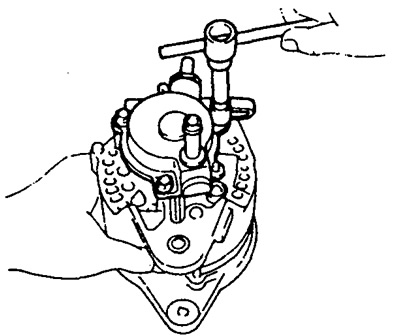

4. Регулирайте регулатора на генератора.

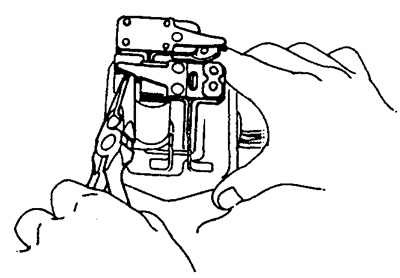

a) Регулирайте регулатора на напрежението, като огънете лоста за настройка на регулатора.
- Регулиращо напрежение - 13.8-14.8 V
b) Регулирайте релето за напрежение, като огънете лоста за настройка на релето.
- Регулиращо напрежение - 4.0-5.8 V
5. Поставете отново капака на регулатора.
